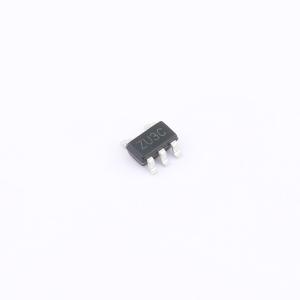

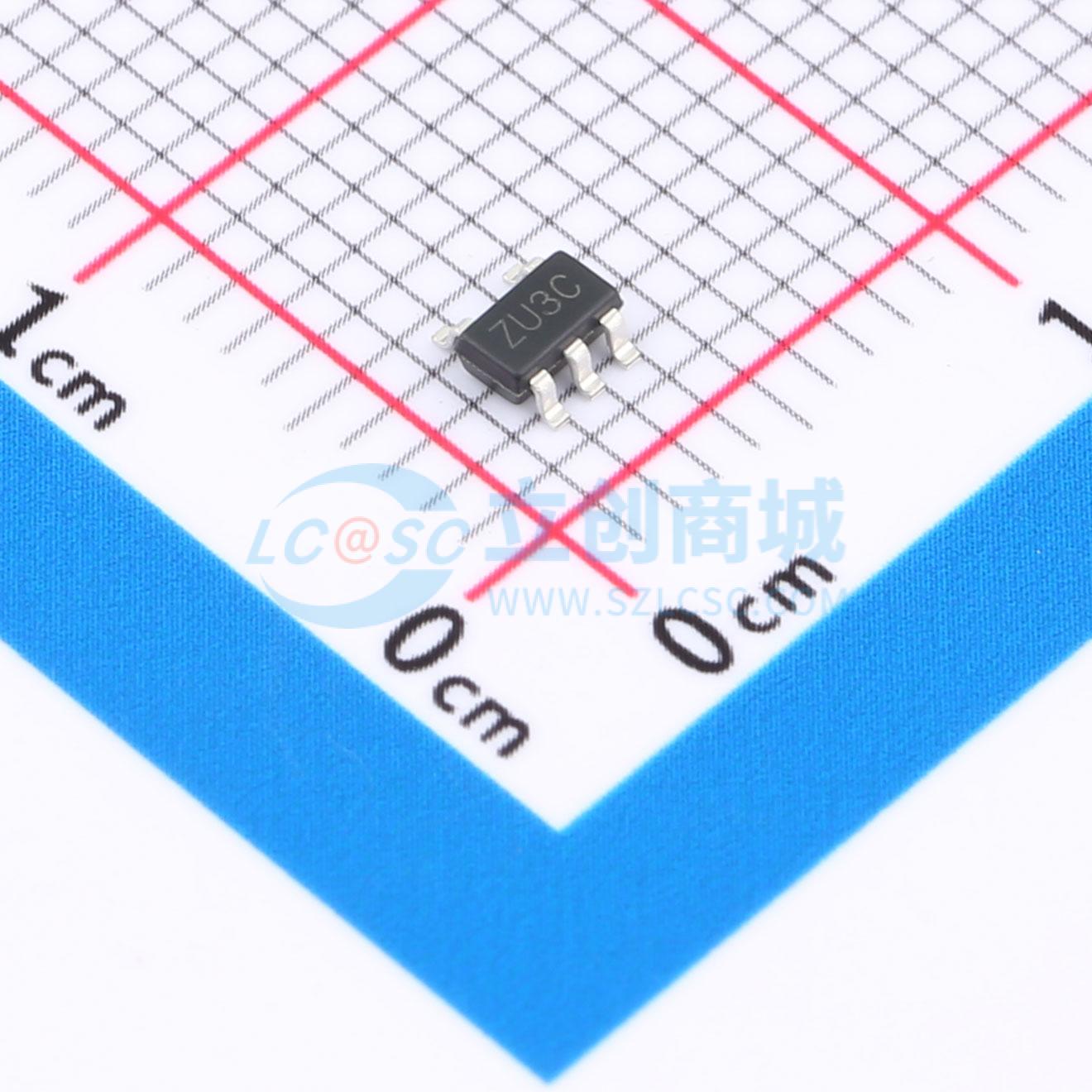

ZD8028IB5TR
1.5A 2MHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZD8028C 是一款高效率的 DC-DC 降压转换器,最大输出电流可达 1.5A,工作频率为 2MHz,输入电压范围为 2.6V 至 5.5V,输出电压范围为 0.6V 至 VIN。该器件采用内部同步整流技术,具有低静态电流和低噪声输出,适合便携设备和低功耗应用。
- 品牌名称
- Zetta(澜智)
- 商品型号
- ZD8028IB5TR
- 商品编号
- C2928932
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ZD8028C是高效的DC - to - DC降压开关稳压器，能够提供高达1.5A的输出电流。该器件的输入电压范围为2.6V至5.5V，输出电压范围为0.6V至VIN。以2MHz的固定频率工作，允许使用小型外部组件，如陶瓷输入和输出电容以及小型电感器，同时仍能提供低输出纹波。这种低噪声输出以及通过内部同步整流器实现的出色效率，使ZD8028C成为高功耗线性稳压器的理想替代品。内部软启动控制电路可减少浪涌电流。短路和热关断保护提高了设计的可靠性。
商品特性
- 高效率：高达97%
- 最大输出电流高达1.5A
- 2MHz开关频率
- 100%占空比低压差工作
- 内部补偿和软启动
- 电流模式控制
- 参考电压0.6V
- 逻辑控制关断 (IQ < 1μA)
- 热关断，欠压锁定 (UVLO)
- 采用SOT23 - 5封装
应用领域
- 手机
- 数码相机
- MP3和MP4播放器
- 机顶盒
- 无线和DSL调制解调器
- 笔记本电脑的USB供电设备
- 便携式设备
