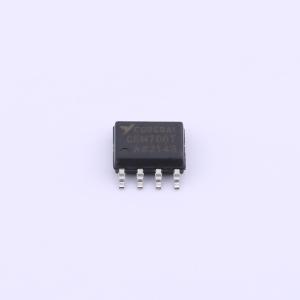

温馨提醒：图片仅供参考，商品以实物为准

CBM706TAS8

微处理器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM706P、CBM706R、CBM706S、CBM706T 和CBM708R、CBM708S、CBM708T 系列微处理器监控电路适用于3V 或3.3V 电压监控。 CBM706P、CBM706R、CBM706S、CBM706T 系列产品提供有源监控电路，该监控电路能够在电源开启、电源关闭以及电压不足的条件下产生复位输出。这个复位输出能够在低至1V 的供电电源下保持工作。
品牌名称: Corebai(芯佰微)
商品型号: CBM706TAS8
商品编号: C2928933
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.239克(g)

商品参数

CBM706P、CBM706R、CBM706S、CBM706T 和CBM708R、CBM708S、CBM708T 系列微处理器监控电路适用于3V 或3.3V 电压监控。

CBM706P、CBM706R、CBM706S、CBM706T 系列产品提供有源监控电路，该监控电路能够在电源开启、电源关闭以及电压不足的条件下产生复位输出。这个复位输出能够在低至1V 的供电电源下保持工作。该系列产品还提供独立看门狗监控电路。如果看门狗输入能够在1.6 秒内没有触发的情况下激活。

此外，还为电源故障警报、低电压检测或附加电源装置提供1.25V 的临界值检测器，还包括有效低电平防抖动的手动复位输入。

CBM706R, CBM706S, and CBM706T 产品除监视电平的复位阀值外与上述产品功能一致，复位阀值分别为2.63V, 2.93V, 3.08 V。CBM706P 与CBM706R 的复位阀值都是 2.63V 。唯一不同的是CBM706P具有自动高复位输出。

CBM708R/CBM708S/CBM708T 提供类似CBM706R/ CBM706S/ CBM706T 的功能，唯一不同的是不提供看门狗定时，除提供有效低电平复位输出外还提供有效高电平复位输出代替看门狗定时功能。

所有产品均采用8 脚MSOP 和8 脚SOP 封装。

修正供电电压监控器2.63 V (CBM706P, CBM706R, CBM708R)，2.93 V (CBM706S, CBM708S)，3.08 V (CBM706T, CBM708T)
100 μA 静态电流
200 ms 复位脉冲宽度
防抖手动复位输入（MR）
独立看门狗定时器
1.6 秒超时（CBM706P, CBM706R, CBM706S, CBM706T）
电源故障或低电量警告的电压监测
VCC = 1V 时确保复位有效信号
CBM706P/R/S/T, CBM708R/S/T 更好的升级能力
