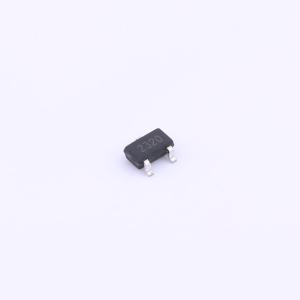

温馨提醒：图片仅供参考，商品以实物为准
WST2088
N沟道 耐压:20V 电流:8.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type N-Ch VDS(V) 20 VGS(V) 12 ID(A)Max. 8.8 VGS(th)(v) - RDS(ON)(m?)@4.64V 9 Qg(nC)@4.5V 16 QgS(nC) 3 Qgd(nC) 4.5 Ciss(pF) 2400 Coss(pF) 170 Crss(pF) 135
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST2088
- 商品编号
- C2880464
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 8.8A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC@4.5V | |
| 输入电容(Ciss) | 1.4nF | |
| 反向传输电容(Crss) | 135pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 170pF |
商品特性
- 符合AEC-Q101标准
- 低漏源导通电阻：
- RDS(ON) = 1.05 Ω（典型值）（@ VGS = 10 V）
- RDS(ON) = 1.15 Ω（典型值）（@ VGS = 5.0 V）
- RDS(ON) = 1.2 Ω（典型值）（@ VGS = 4.5 V）
应用领域
- 高速开关
