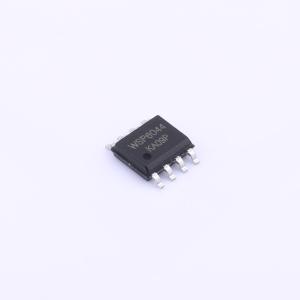

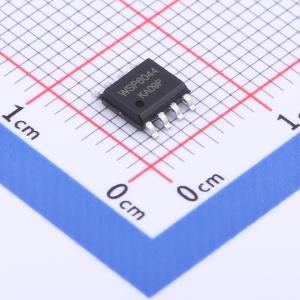

温馨提醒：图片仅供参考，商品以实物为准
WSP6044
N沟道 耐压:60V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type N-Ch VDS(V) 60 VGS(V) 20 ID(A)Max. 10 VGS(th)(v) - RDS(ON)(m?)@4.275V 20 Qg(nC)@4.5V 12 QgS(nC) 5 Qgd(nC) 5 Ciss(pF) 2370 Coss(pF) 135 Crss(pF) 60
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSP6044
- 商品编号
- C2880525
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 3.5W | |
| 阈值电压(Vgs(th)) | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 2.78nF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 135pF |
商品概述
该器件采用先进的SGT技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。此器件适用于电池保护或其他开关应用。
应用领域
- 消费电子电源-电机控制-同步整流-隔离式直流
