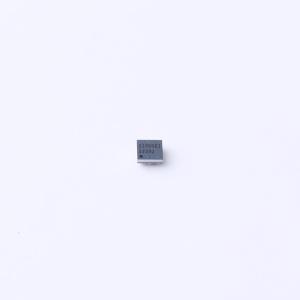

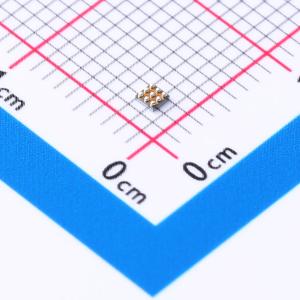

温馨提醒：图片仅供参考，商品以实物为准
CSD22202W15
1个P沟道 耐压:8V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CSD22202W15 采用 1.5mm x 1.5mm WLP 封装、具有栅极 ESD 保护的单通道、12.2mΩ、-8V、P 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD22202W15
- 商品编号
- C2868981
- 商品封装
- DSBGA-9
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 8V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 12.2mΩ@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 8.4nC@4.5V | |
| 输入电容(Ciss) | 1.39nF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CSD22202W15 是一款P通道 NexFET 功率金属氧化物半导体场效应晶体管 (MOSFET)。此器件设计用于在超薄且具有出色散热特性的超小外形尺寸封装内产生尽可能低的导通电阻和栅极电荷。低导通电阻与小型封装尺寸和低高度结合在一起，使得此器件非常适合于电池供电运行的空间受限应用。
商品特性
- 低电阻
- 小尺寸封装 1.5 mm × 1.5 mm
- 无铅
- 栅极静电放电 (ESD) 保护
- 符合 RoHS 环保标准
- 无卤素
- 栅-源电压钳位
应用领域
- 电池管理
- 电池保护
- 负载开关应用
