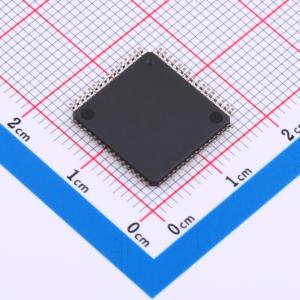

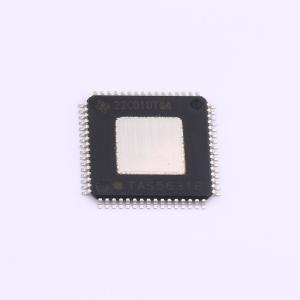

温馨提醒：图片仅供参考，商品以实物为准
TAS5631BPHDR
回音消除 / 400W 单声道 PurePath HD 数字输入电源级
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TAS5631B 300W 立体声、400W 单声道、25V 至 52.5V 电源电压、PWM 输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5631BPHDR
- 商品编号
- C2868994
- 商品封装
- HTQFP-64(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.716克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 300Wx2@4Ω；600Wx1@2Ω | |
| 工作电压 | 25V~52.5V | |
| 总谐波失真+噪声(THD+N) | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 22.5mA | |
| 工作温度 | 0℃~+70℃ | |
| 信噪比 | 100dB | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 效率 | 88% |
商品概述
TAS5631B是一款高性能PWM输入D类放大器，集成了闭环反馈技术（即PurePath HD技术），能够通过单个50V电源驱动4Ω至8Ω扬声器，实现高达300W（1）的立体声输出。 PurePath HD技术可实现传统AB类放大器的性能水平（总谐波失真<0.03%），同时具备传统D类放大器的功率效率。 与传统D类放大器不同，在输出电平达到削波状态之前，失真曲线不会上升。 PurePath HD技术可降低静态损耗，使器件效率更高。
商品特性
- 支持PurePath™ HD的集成反馈具备以下特点：
- 高达80kHz的信号带宽，可处理高清信号源的高频内容
- 在4Ω负载、1W功率下，总谐波失真低至0.03%
- 全频段总谐波失真平坦，声音自然
- 电源抑制比80dB（BTL，无输入信号）
- 信噪比>100dB（A加权）
- 启动无咔嗒声和噗噗声
- 单声道并联桥接负载（PBTL）
- 立体声桥接负载（BTL）
- 2.1声道单端立体声对和桥接负载低音炮
- 四路单端输出
- 总谐波失真加噪声为10%时的总输出功率：
- 单声道PBTL配置下，每通道400W
- 立体声BTL配置下，每通道300W
- 四路单端配置下，每通道145W
- 两种散热增强型封装可选：
- PHD（64引脚QFP）
- DKD（44引脚PSOP3）
应用领域
- 迷你组合系统
- AV接收器
- DVD接收器
- 有源扬声器
