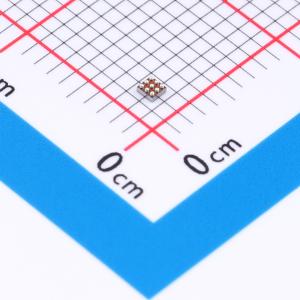

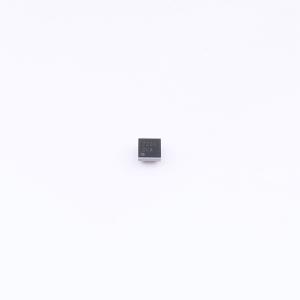

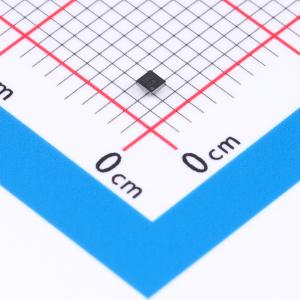

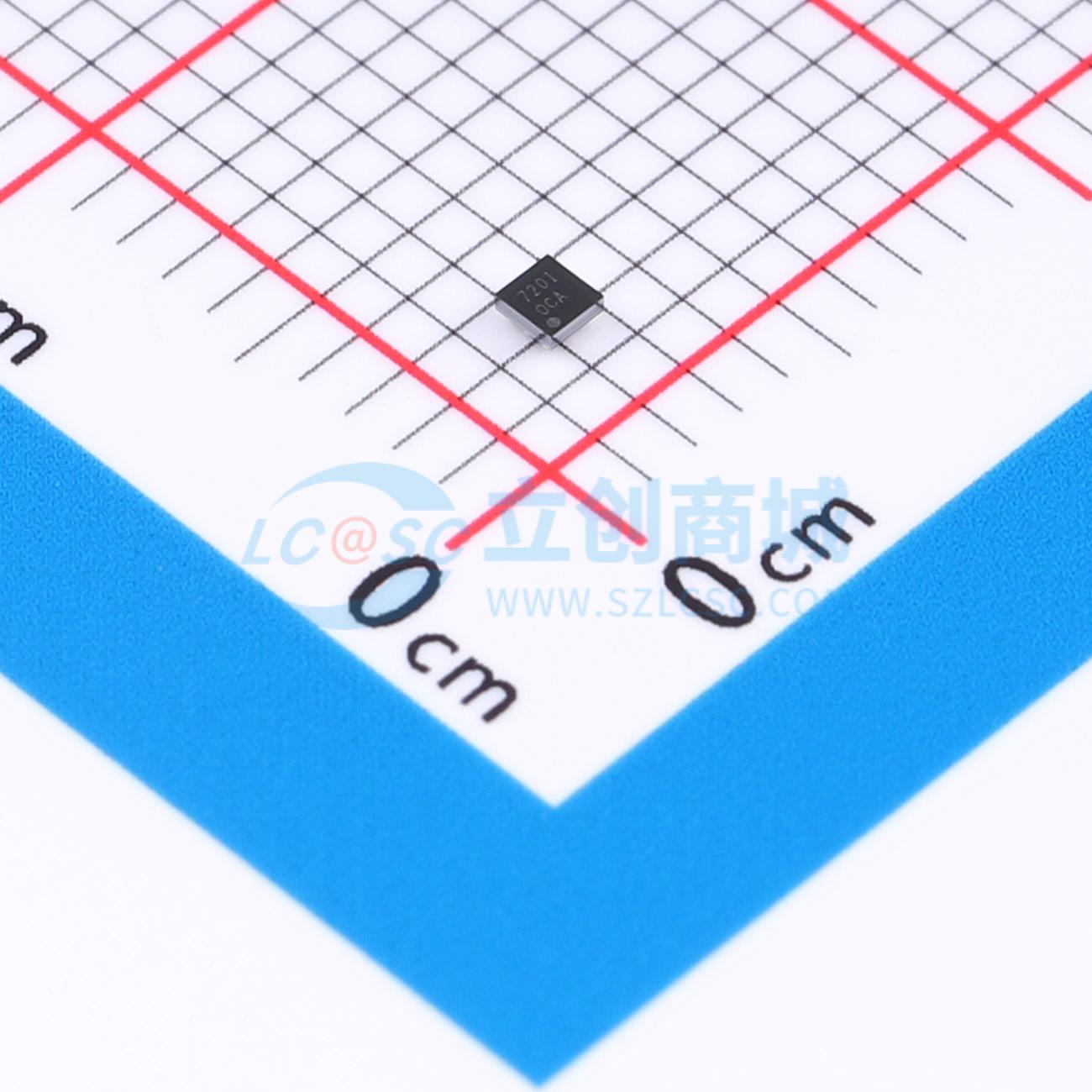

TPA2037D1YFFR

3.2W单声道D类音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPA2037D1 具有 6dB 固定增益和短路保护的 3.2W 单声道模拟输入 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA2037D1YFFR
商品编号: C2869110
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 4克(g)

商品参数

	属性	参数值
	电源纹波抑制比(PSRR)	81dB
	效率	95%
	输入通道数	1对差分输入
	功能特性	ESD保护；无滤波器架构；使能/关断功能；自动静音/免噪音开关；内置音频处理
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃

商品概述

TPA2037D1是一款输出功率3.2W、高效率无滤波D类音频功率放大器，带有6 dB固定增益，采用1.21 mm × 1.16 mm晶圆级芯片尺寸封装（WCSP），该器件仅需要一个外部元件。95%效率、1.5 mA静态电流、0.1 mA关断电流、81-dB PSRR、20 mV输出噪声以及经过优化的射频抗干扰能力，使得TPA2037D1 D类放大器非常适合蜂窝手机应用。4 ms的启动时间且无可闻爆音，使TPA2037D1非常适合PDA和智能手机应用。该器件内置有限的ESD保护，在存储或操作过程中，应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。

商品特性

大功率单声道D类扬声器放大器
+6 dB固定增益
集成用于DAC降噪的镜像抑制滤波器
低输出噪声
低静态电流
差分输入阻抗为300 kΩ
自动恢复短路保护
热过载保护
无滤波单声道D类放大器
采用9球1.21 mm × 1.16 mm、0.4 mm间距WCSP封装

应用领域

无线或蜂窝手机与PDA
便携式导航设备
通用便携式音频设备

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	3.24Wx1@4Ω
	总谐波失真+噪声(THD+N)	0.05%
	静态电流(Iq)	1.5mA
