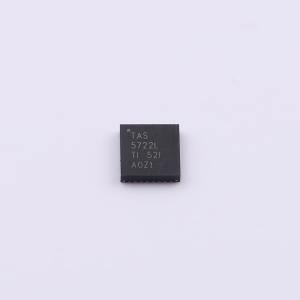

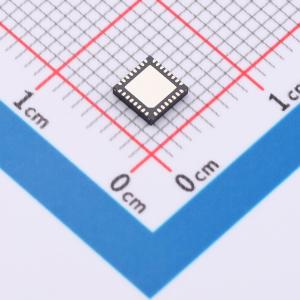

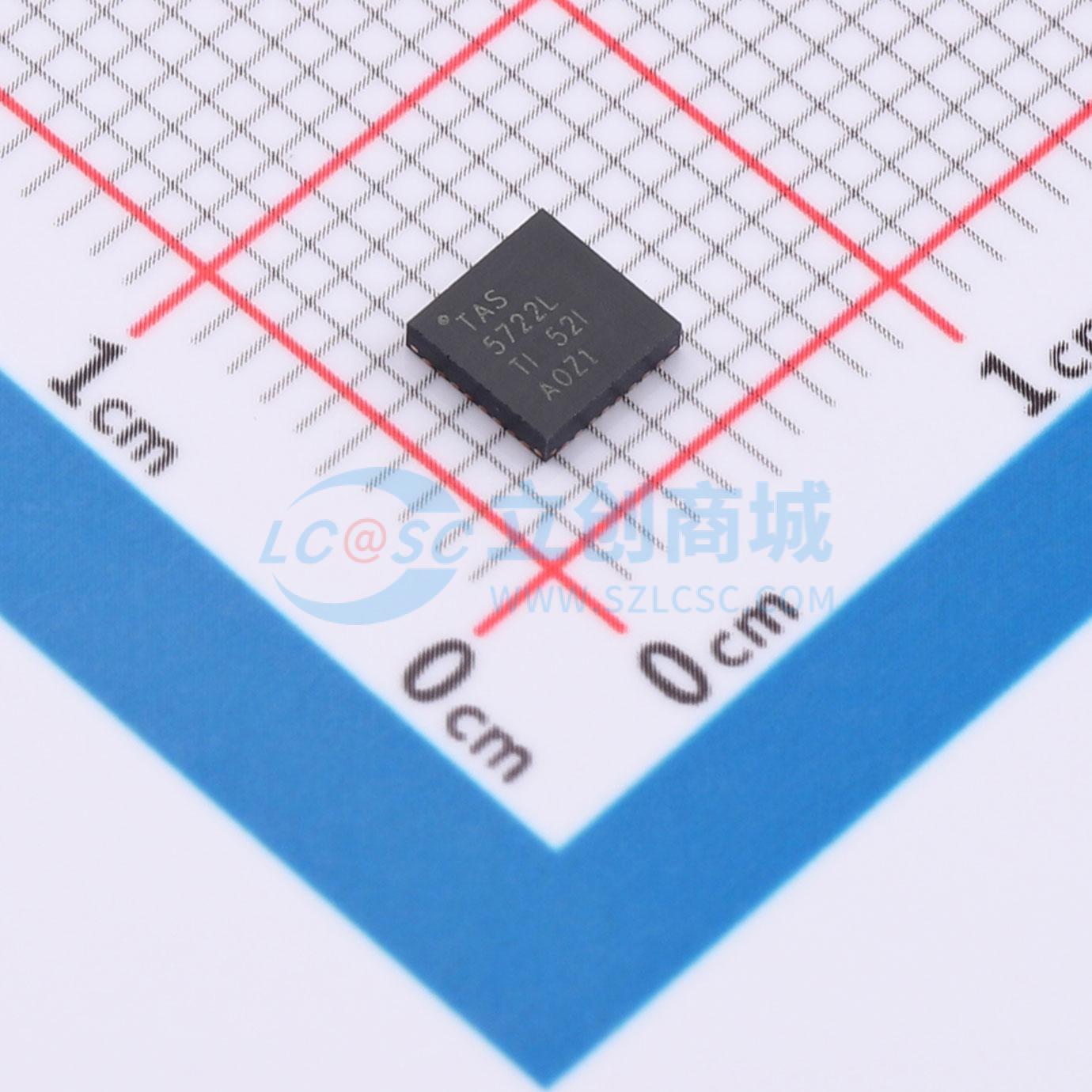

温馨提醒：图片仅供参考，商品以实物为准

TAS5722LRSMR

单声道D类音频功率放大器

描述: TAS5722L 15W 单声道、4.5V 至 17V 电源电压、数字输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5722LRSMR
商品编号: C2869395
商品封装: VQFN-32-EP(4x4)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

TAS5722L器件是一款高效单声道D类音频功率放大器，其中包含集成的数字输出削波器、多个增益选项和广泛的电源电压范围。该器件的标称电源电压范围为4.5V至17VDC。 TAS5722L已针对高瞬态功率能力进行优化，能够利用小型扬声器的动态功率余量。可持续为4Ω的扬声器提供超过15W的功率。数字时分复用(TDM)接口支持多达8个器件共用同一条总线。 TAS5722L器件采用4mm×4mm 32引脚四方扁平无引线(QFN)封装。

商品特性

单声道D类放大器，0.02% THD时为4Ω/17V持续提供15W功率
90%的高效D类运行，省去了散热器
音频性能（PVDD = 16.5V，RSPK = 4Ω）：
- 空闲声道噪声 = 45μVRMS (A - Wtd)
- 总谐波失真 + 噪声 (THD + N) = 0.04% (1W/1kHz)
- 信噪比 (SNR) = 106dB A - Wtd（参考THD + N = 1%）
I²S输入：32kHz至96kHz时分复用(TDM)音频输入，多达8条声道（32位，96kHz）
I²C控制，通过8个可选I²C地址实现
电源功率放大器：4.5V至17V，数字I/O电压：1.8V
稳定性特性：时钟误差检测器、直流偏移和短路保护，过压、欠压和过热保护

应用领域

低音炮
音箱
条形音响
楼宇自动化有源扬声器
个人计算机环绕立体声系统
单声道音频系统

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	16W×1@4Ω
	工作电压	4.5V~17V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.04%
	工作温度	-25℃~+85℃
	信噪比	106dB
	电源纹波抑制比(PSRR)	69dB
	效率	90%
