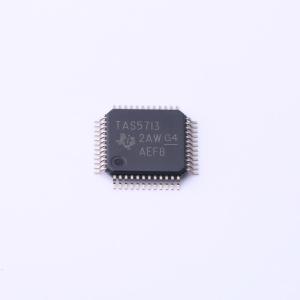

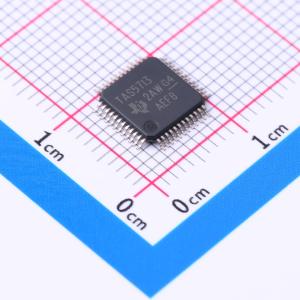

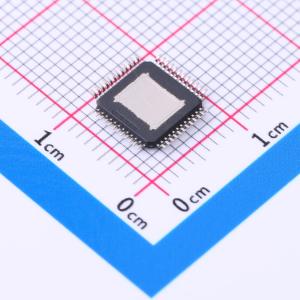

TAS5713PHPR

25瓦数字音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TAS5713 具有 EQ 和 DRC 的 25W 立体声、8V 至 26V 电源电压、数字输入、开环 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5713PHPR
商品编号: C2869079
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

	属性	参数值
	电源纹波抑制比(PSRR)	-
	效率	90%
	输入通道数	-
	功能特性	ESD保护；数字编程增益；使能/关断功能；自动静音/免噪音开关；过压保护；集成PLL；内置音频处理
	工作电压	8V~26V
	工作温度	0℃~+85℃

商品概述

TAS5713是一款25W高效数字音频功率放大器，用于驱动立体声桥接扬声器，单串行数据输入可处理最多两个独立音频通道，可与大多数数字音频处理器和MPEG解码器无缝集成，器件支持宽范围的输入数据和数据速率，全可编程数据路径可将通道路由至内部扬声器驱动器。该器件为仅从模式器件，所有时钟均从外部源获取，其PWM载波开关速率根据输入采样率不同，在352kHz至384kHz之间，过采样结合四阶噪声整形器可提供平坦的噪声本底，以及20Hz至20kHz范围内的出色动态范围。器件内置有限的ESD保护，存储或搬运过程中，需将引脚短接或将器件放置在导电泡沫中，防止MOS栅极被静电损坏。

商品特性

在20V电源供电下，可向8Ω负载输出25W功率
PVDD供电范围宽，为8V~26V，支持4Ω负载的BTL配置
D类操作效率高，最高可达90%，无需使用散热片
具备1个串行音频输入，可支持两个音频通道
带有I2C地址选择引脚，即片选引脚，单输出滤波器支持PBTL
支持8kHz~48kHz采样率，兼容LJ/RJ/I2S格式
支持独立通道音量控制，增益范围为24dB至静音
支持可编程双波段动态范围控制，DRC滤波器系数可编程
内置22个可编程双二阶滤波器，可用于扬声器均衡及其他音频处理功能
内置直流阻塞滤波器，支持AD和BD两种PWM模式
I2C串行控制接口可在无主时钟MCLK的情况下正常工作
仅需要3.3V电源和PVDD供电，无需外部振荡器，内置振荡器可自动检测速率
采用表面贴装48引脚7mm×7mm HTQFP封装
具备热保护和短路保护功能
A加权信噪比为106dB
支持自动银行切换，可预加载不同采样率对应的系数，采样率变化时无需向器件写入新系数
支持采样率变化自动检测，无需外部微处理器介入
扬声器均衡功能可提升音频性能，动态范围压缩可作为功率限制器使用，实现扬声器保护，适配轻松聆听、夜间聆听场景
输入引脚支持5V耐压，最大引脚电压不超过6V

应用领域

用于驱动立体声桥接扬声器
可集成到各类数字音频设备中

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	25Wx2@8Ω
	总谐波失真+噪声(THD+N)	0.07%
	静态电流(Iq)	41mA
	信噪比	106dB
