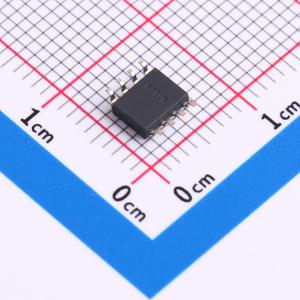

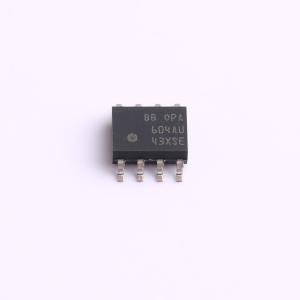

温馨提醒：图片仅供参考，商品以实物为准
OPA604AU
FET输入低失真运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA604 FET 输入音频运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA604AU
- 商品编号
- C2869089
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 20MHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 80dB | |
| 压摆率(SR) | 25V/us | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | -24V~-4.5V；4.5V~24V | |
| 最大电源宽度(Vdd-Vss) | 48V | |
| 噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 3pA |
商品概述
OPA604是一款为增强AC性能而设计的FET输入运算放大器。极低的失真、低噪声和宽频带提供了在高质量音频及其他需要优秀动态性能的应用中的卓越表现。
新的电路技术和对动态电路性能的特殊激光微调产生了非常低的谐波失真。其结果是产生了一款具有非凡音质的运算放大器。OPA604的低噪声FET输入即使在高源阻抗下也能提供宽动态范围。失调电压经过激光微调，以减少级间耦合电容的需求。
OPA604有8引脚塑料迷你DIP和SO-8表面贴装两种封装形式，工作温度范围为-25°C至+85°C。
商品特性
- 低失真：0.0003%（1kHz）
- 低噪声：10nV/√Hz
- 高摆率：25V/μs
- 宽增益带宽：20MHz
- 单位增益稳定
- 宽电源范围：Vs = ±4.5至±24V
- 驱动600Ω负载
- 双版本可用（OPA2604）
应用领域
- 专业音频设备
- PCM 数模转换器 I/V 转换器
- 谱分析设备
- 有源滤波器
- 换能器放大器
- 数据采集
