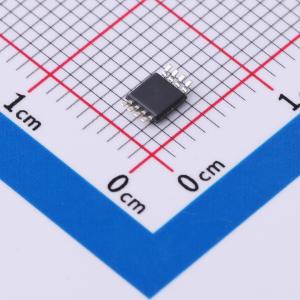

温馨提醒：图片仅供参考，商品以实物为准
OPA2810IDGKT
双通道、高性能、低功耗、宽电源范围轨至轨输入/输出 FET 输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2810 双通道、高性能、27V、105MHz、RRIO FET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2810IDGKT
- 商品编号
- C2869782
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 70MHz | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 180V/us | |
| 静态电流(Iq) | 3.5mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.75V~27V | |
| 双电源(Vee ~ Vcc) | 2.375V~13.5V；-13.5V~-2.375V | |
| 最大电源宽度(Vdd-Vss) | 27V | |
| 噪声密度(eN) | 5.7nV/√Hz@100kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
OPA2810是一个双通道、FET输入、电压反馈运算放大器，具有极低的输入偏置电流。具有单位增益稳定性和120MHz的小信号单位增益带宽，并以非常低的静态功耗提供出色的直流精度和动态交流性能。采用专有的高速SiGe BiCMOS工艺制造，在类似的静态功耗级别下与同等的FET输入放大器相比，性能得到显著提高。
具有70MHz的增益带宽积(GBWP)、极高的压摆率(180V/µs)和极低的噪声(5.7nV/√Hz) ，非常适合广泛的数据采集和信号处理应用。在达到这些基准性能水平的同时，消耗的典型静态电流(IQ)为3.65mA/通道。
具有4.75V至27V的宽额定电源电压范围，并具有轨至轨输入和输出。宽电源电压范围和出色的动态性能使其非常适合广泛的应用，如宽带光电二极管跨导放大器、测试和测量前端缓冲器、有源滤波器、阻抗测量系统、功率分析仪以及通用的增益和电平位移级。能够提供50mA的线性输出电流，因此适用于驱动光电组件和将DAC输出缓冲到重负载中。
采用8引脚的SOT23 - 8和VSSOP - 8封装，能够在 -40°C至 +125°C的额定扩展工业温度范围内工作。
商品特性
- 高速：70MHz增益带宽积
- 120MHz小信号带宽
- 高压摆率：180V/µs
- 宽电源电压范围：4.75V至27V
- 低噪声：
- 输入电压噪声：5.7nV/√Hz (f = 100kHz)
- 输入电流噪声：0.7fA/√Hz (f = 100kHz)
- 轨至轨FET输入：
- 低输入偏置电流：2pA
- 轨至轨输出：
- 高线性输出电流：50mA
- 低输入失调电压：±500µV（最大值）
- 低失调漂移：±2µV/°C（典型值）
- 低失真：2VP - P、1MHz时为–95/–95dBc HD2/3
- 高共模抑制比(CMRR)：100dB
- 低功耗：3.65mA/通道
- 小型封装：8引脚SOT - 23和VSSOP
- 扩展工作温度范围：-40°C至 +125°C
应用领域
- 宽带光电二极管放大器
- 高阻态前端
- 阻抗测量有源滤波器
- 功率分析仪电平位移和缓冲光电驱动器
