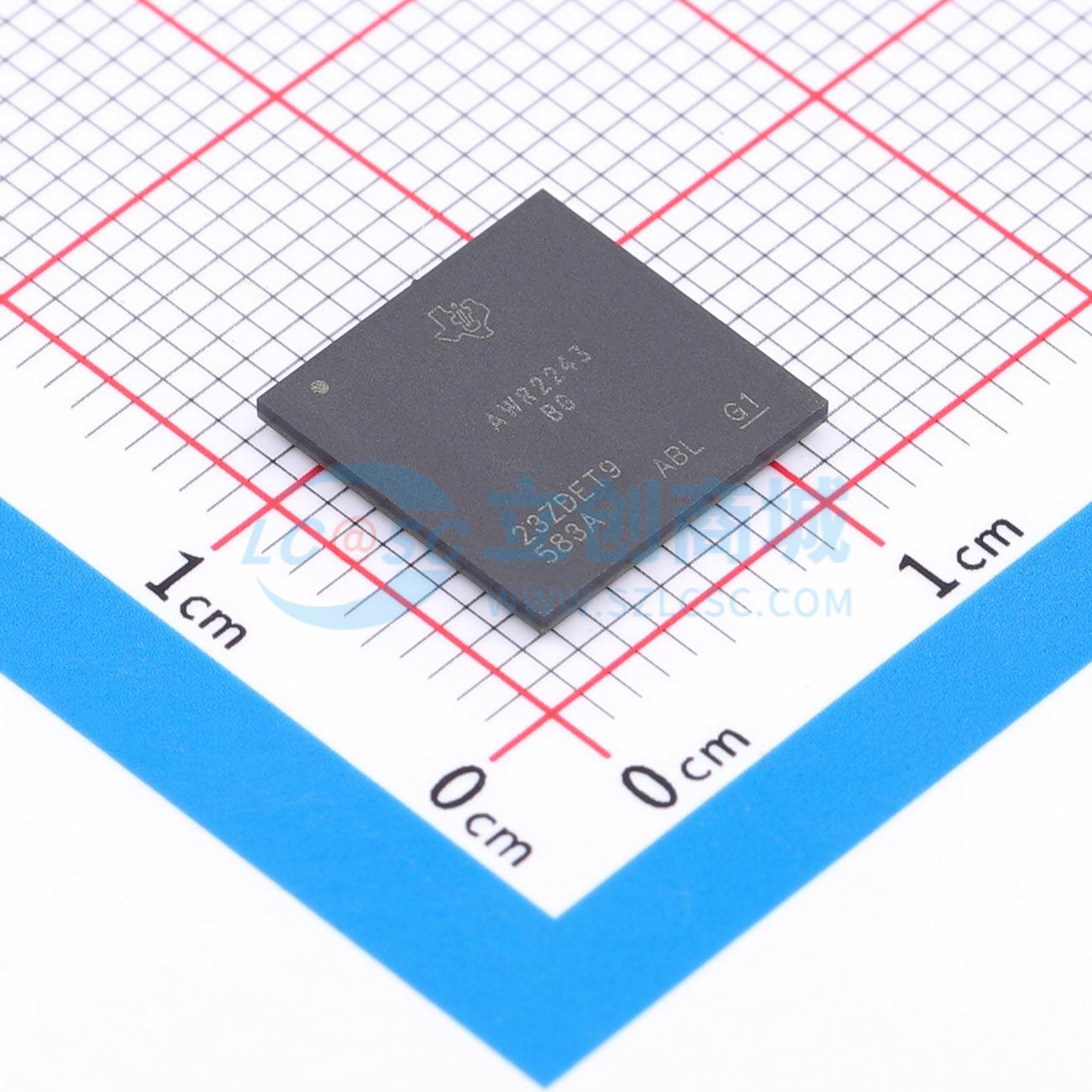

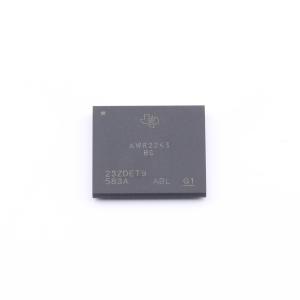

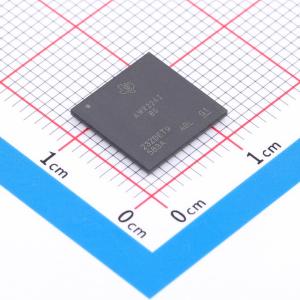

AWR2243ABGABLRQ1

AWR2243 器件是一款能够在 76GHz 至 81GHz 频带内运行的集成式单芯片 FMCW 收发器。该器件采用极小的封装实现了前所未有的集成度。AWR2243 是适用于汽车领域中低功耗、自监控、超精确雷达系统的理想解决方案。 AWR2243 器件是一种自包含 FMCW 收发器单芯片解决方案，简化了汽车雷达传感器在 76GHz 至 81GHz 频带范围内的实施。它基于 TI 的低功耗 45nm RFCMOS 工艺构建，从而实现了一个具有内置 PLL 和 ADC 转换器的单片实施 3TX、4RX 系统。简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API 指南以及用户文档。

• FMCW 收发器：
  • 集成 PLL、发送器、接收器、基带和 ADC
  • 76GHz 至 81GHz 的覆盖范围，具有 5GHz 的可用带宽
  • 四个接收通道，三个发送通道
  • 基于分数 N PLL 的超精确线性调频脉冲引擎
  • TX 功率：13dBm
  • RX 噪声系数：12dB
  • 1MHz 时的相位噪声：–96dBc/Hz（76GHz 至 77GHz），–94dBc/Hz（77GHz 至 81GHz）
  • 内置固件 (ROM)
  • 针对工艺和温度进行自校准的系统
  • 通过 SPI 或 I2C 接口与外部处理器进行控制连接
  • 通过 MIPI D-PHY 和 CSI2 v1.1 与外部处理器进行数据连接
  • 通过中断实现故障报告
• 符合功能安全标准：
  • 专为功能安全应用开发
  • 文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求
  • 硬件完整性高达 ASIL-B 级
  • 安全相关认证经 TUV SUD 进行 ISO 26262 认证达到 ASILB 级
• 符合 AEC-Q100 标准
• AWR2243 高级特性：
  • 嵌入式自监控，有限使用主机处理器
  • 复基带架构
  • 可以选择级联多个器件以增加通道数
  • 嵌入式干扰检测功能
• 电源管理：
  • 内置 LDO 网络，可增强 PSRR
  • I/O 支持双电压 3.3V/1.8V
  • 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
  • 支持 40MHz 晶体与负载电容器相连接

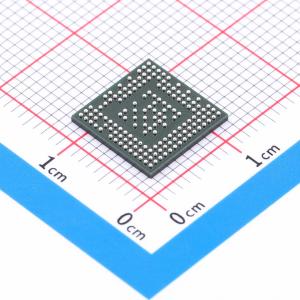

• 0.65mm 间距、161 引脚 10.4mm×10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
• 小尺寸解决方案
• 运行条件：
  • 结温范围： -40°C 至 140°C

• 自动公路驾驶
• 自动紧急刹车
• 自适应巡航控制
• 使用级联配置的成像雷达
