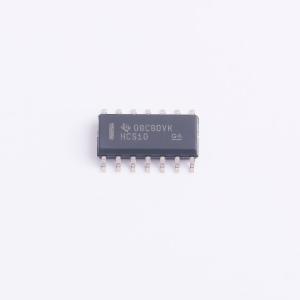

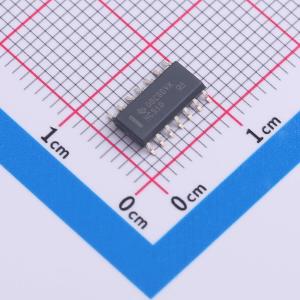

SN74HCS10DR
带施密特触发器输入的三3输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS10 具有施密特触发输入的三路 3 输入与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS10DR
- 商品编号
- C2869826
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V~3V | |
| 输出高电平(VOH) | 5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | - |
