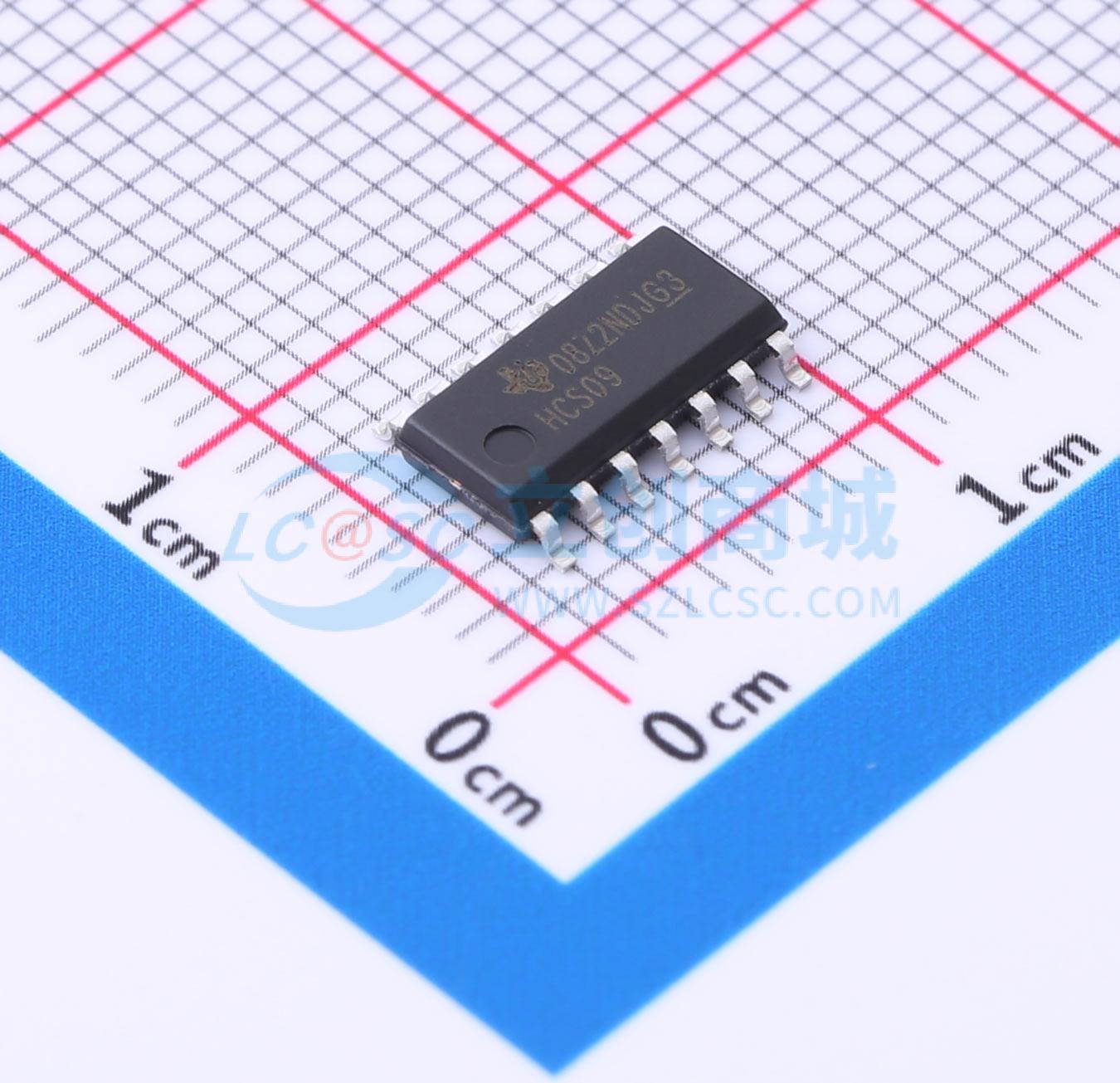

SN74HCS09DR
带漏极开路输出和施密特触发输入的四路2输入与门
- 描述
- SN74HCS09 具有开漏输出和施密特触发输入的 4 通道、2 输入、2V 至 6V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS09DR
- 商品编号
- C2869865
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 11ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 |
商品概述
该器件包含四个带开漏输出和施密特触发输入的独立2输入与门。每个门在正逻辑下实现布尔函数 Y = A · B。所有可用封装请见数据表末尾的可订购附录。
商品特性
- 宽工作电压范围:2 V 至 6 V
- 施密特触发输入可适配缓慢或带噪声的输入信号
- 低功耗
- 典型 ICC 为 100 nA
- 典型输入漏电流为 ±100 nA
- 5 V 条件下输出驱动为 ±7.8 mA
- 扩展环境温度范围:-40 ℃ 至 +125 ℃，TA
应用领域
- 电源良好信号组合
- 数字信号使能
