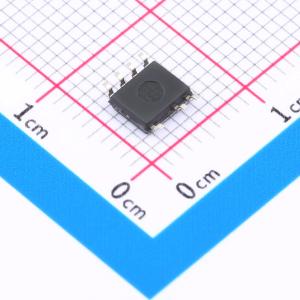

温馨提醒：图片仅供参考，商品以实物为准
UCC28740QDRQ1
具有集成高压启动功能和光耦合器反馈功能的超低待机功耗反激式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用光耦合器反馈的汽车恒压、恒流反激式控制器 7-SOIC -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC28740QDRQ1
- 商品编号
- C2869875
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~35V | |
| 开关频率 | 100kHz | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒压模式(CV)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 副边反馈 |
商品概述
UCC28740-Q1隔离式反激电源控制器可使用光耦合器调节输出，以提供对大型负载阶跃的快速瞬态响应。 内部采用700V启动开关，可动态控制工作状态并定制调制配置文件，支持超低待机功耗，并且不会影响启动时间或输出瞬态响应。 UCC28740-Q1中的控制算法可使操作效率达到或超过适用标准。驱动输出接至一个MOSFET电源开关。带有谷值开关的断续传导模式 (DCM) 减少了开关损耗。开关频率的调制和初级电流峰值振幅（FM和AM）在整个负载和线路范围内保持较高的转换效率。 此控制器有一个100kHz的最大开关频率并且一直保持对变压器内峰值初级电流的控制。保护功能有助于抑制一次侧和二次侧应力分量。170Hz的最小开关频率可轻松实现低于10mW的无负载功耗。
商品特性
- 符合汽车类应用要求，具有符合AEC - Q100标准的下列特性：
- 器件温度1级：-40°C至+125°C
- 器件HBM分类等级2：±2kV
- 器件CDM分类等级C4B：±750V
- 低于10mW的空载功耗能力
- 可在线路和负载范围内实现±1%的电压调节和±5%的电流调节
- 700V启动开关
- 100kHz的最高开关频率可实现高功率密度充电器设计
- 谐振环谷值开关运行模式可实现最高总体效率
- 频率抖动功能使其轻松符合EMI标准
- MOSFET钳位栅极驱动输出
- 过压、低压线路和过流保护功能
- 使用UCC28740 - Q1并借助WEBENCH电源设计器创建定制设计方案
应用领域
- 具有集成高压启动功能和光耦合器反馈功能的超低待机功耗反激式控制器
- 牵引逆变器高压转低压备用电源
- HVAC压缩机高压隔离式电源
- PTC加热器高压隔离式电源
