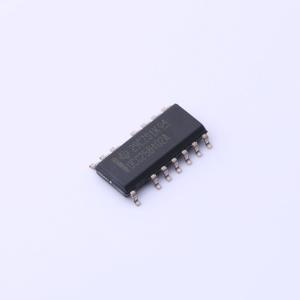

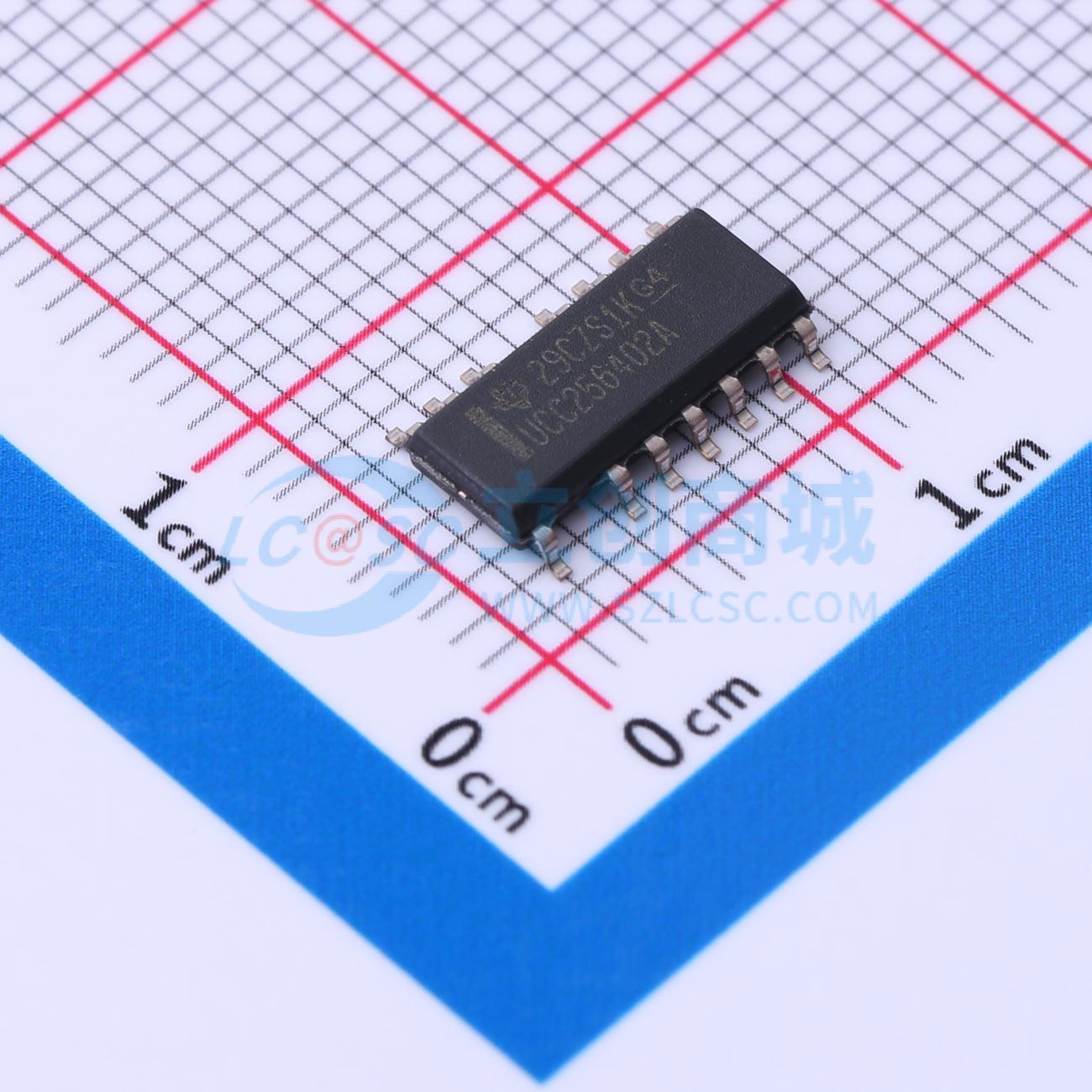

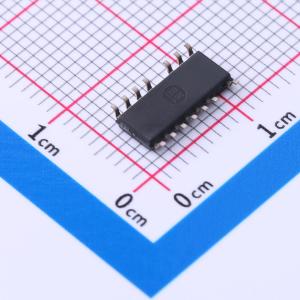

UCC256402ADDBR

700V 13V~26V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款功能齐全的 LLC 控制器，集成了高压栅极驱动器。它被设计为与 PFC 控制器配对，以使用最少的外部组件提供完整的电源系统。由此产生的电源系统旨在满足最严格的待机功耗要求，而无需单独的待机电源转换器。提供高效的突发模式，具有软启动和软关断周期，以最大限度地减少待机操作时的可听噪声
品牌名称: TI(德州仪器)
商品型号: UCC256402ADDBR
商品编号: C2869938
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	反馈方式	副边反馈

商品概述

UCC25640x是一款功能齐全的LLC控制器，集成了高压栅极驱动器。它被设计为与PFC控制器配对，使用最少的外部元件提供完整的电源系统。由此产生的电源系统旨在满足最严格的待机功耗要求，无需单独的待机电源转换器。 UCC25640x提供高效的突发模式，具备软启动和软关断时段，以最小化待机操作时的可听噪声。突发功率水平和迟滞是可编程的，简化了效率和突发模式操作的优化。也可以通过引脚配置禁用突发模式。UCC25640x采用混合滞环控制，提供同类最佳的线路和负载瞬态响应。 UCC25640x具备一系列功能，旨在使LLC转换器的运行得到良好控制和保护。它可与UCC28056或UCC28064A PFC控制器以及UCC24624同步整流控制器配合使用，提供完整的电源解决方案。

商品特性

优化的低功耗模式和突发模式算法
具有软启动和软关断时段的突发模式
空载和待机时可听噪声最小化
用户可选择禁用突发模式
光耦合器低功耗运行
效率性能超过美国能源部（DoE）六级和欧盟CoC Tier-2外部电源标准
混合滞环控制（HHC）——同类最佳的瞬态响应
快速退出突发模式
强大的自适应死区时间控制
集成高压栅极驱动器，源电流0.6 A，灌电流1.2 A
强大的容性区域（ZCS）避免方案
过温、输出过压、输入欠压保护，三级过流保护
集成高压启动功能
有源X电容放电功能

应用领域

电视开关电源
照明
交直流适配器
电动工具
医疗电源
多功能打印机
企业和影院投影仪
电脑电源
游戏机电源

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	13V~26V
	晶体管耐压	700V
