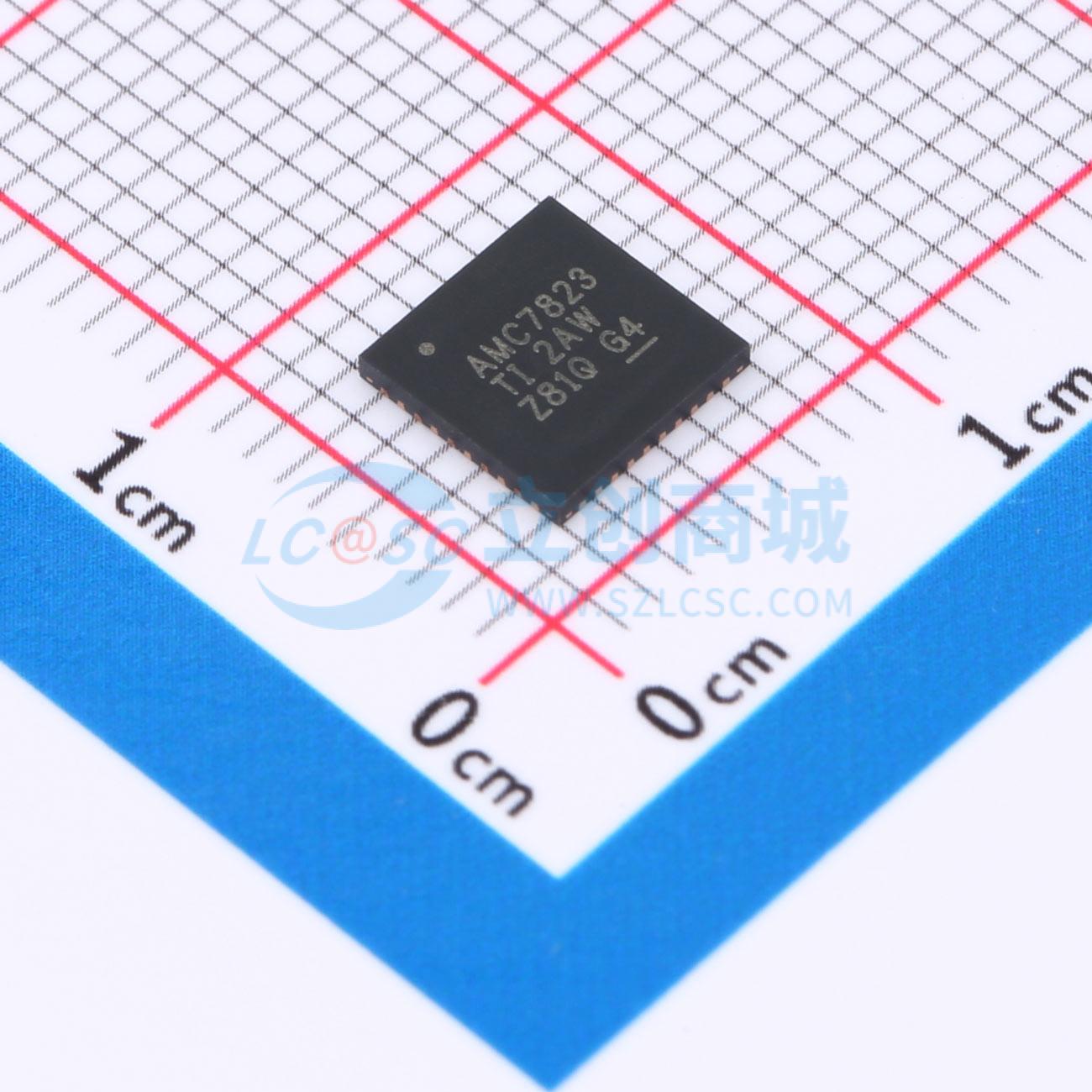

温馨提醒：图片仅供参考，商品以实物为准

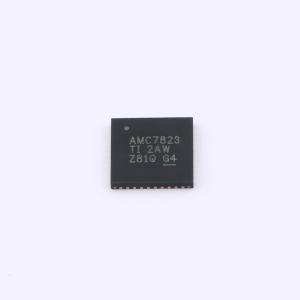

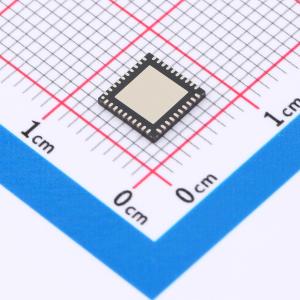

AMC7823IRTAR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC7823 用于模拟监控和控制的集成多通道 ADC 和 DAC
品牌名称: TI(德州仪器)
商品型号: AMC7823IRTAR
商品编号: C2869955
商品封装: WQFN-40(6x6)
包装方式: 编带
商品毛重: 0.1558克(g)

商品参数

商品概述

AMC7823是一款完整的模拟监测与控制电路，包含一个8通道、12位的模数转换器（ADC）、八个12位的数模转换器（DAC）、四个模拟输入超范围警报器以及六个通用输入输出（GPIO）接口，用于监测模拟信号和控制外部设备。此外，AMC7823还具备一个用于监测芯片温度的内部传感器，以及一个用于驱动远程热敏电阻或电阻温度探测器（RTD）以监测远程温度的精密电流源。 AMC7823拥有一个内部可编程基准电压源（+2.5V或+1.25V）和一个SPI串行接口，也可使用外部基准电压源。典型功耗为100mW。模拟输入范围为0V至+5V，模拟输出范围为0V至+2.5V或0V至+5V。AMC7823非常适合对低功耗和小尺寸要求严苛的多通道应用。AMC7823采用40引脚QFN封装，在-40℃至+85℃的温度范围内性能完全达标。

商品特性

12位ADC（200kSPS）：八个模拟输入
输入范围0至±2xVREF
可编程VREF，1.25V或2.5V
八个12位数模转换器（建立时间2μs）
四个模拟输入超范围警报器
六个通用数字输入输出接口
内部带隙基准电压源
片上温度传感器
精密电流源
SPI接口，与3V或5V逻辑兼容
单3V至5V电源供电
掉电模式/低功耗
小封装（QFN - 40，6 x 6mm）

应用领域

通信设备
光网络
自动测试设备
工业控制与监测
医疗设备

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	8
	工作电压	3V~5.5V
	接口类型	SPI
	工作温度	-40℃~+85℃

	属性	参数值
	基准电压源	外置；内置
	基准电压值	2.5V；1.25V
	基准电压源温漂	15ppm/℃
	采样率	200kHz
	积分非线性	1.25LSB
