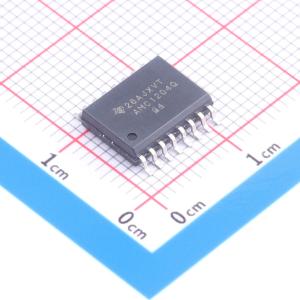

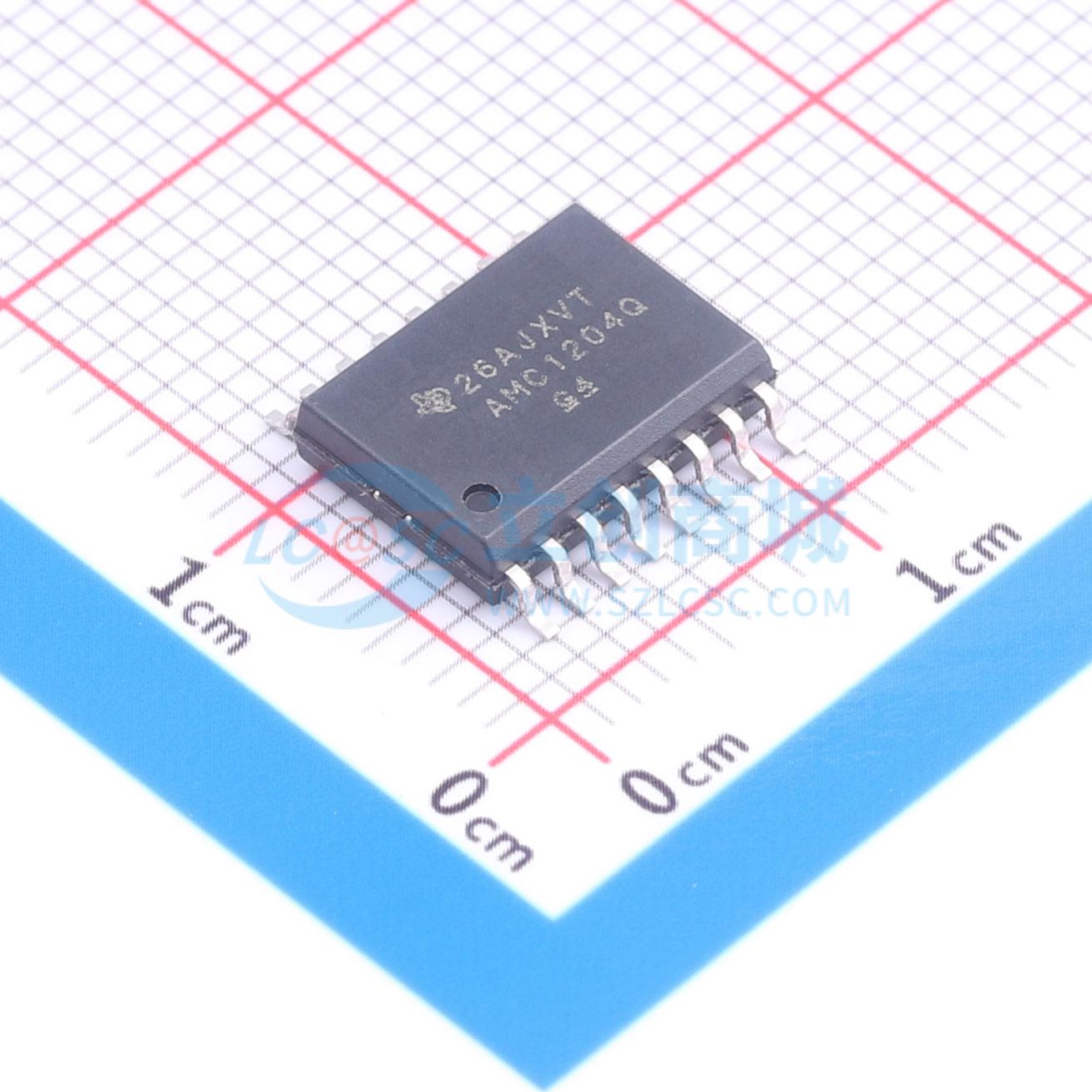

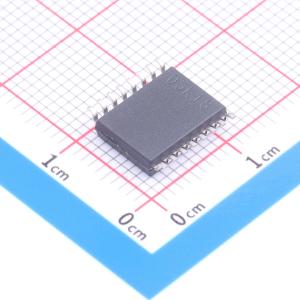

AMC1204QDWRQ1
AMC1204QDWRQ1
- 描述
- AMC1204-Q1 汽车类 ±250mV 输入、精密电流检测基本隔离式调制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC1204QDWRQ1
- 商品编号
- C2870175
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.611克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
AMC1204-Q1 是一款1位数字输出、隔离型三角积分(ΔΣ) 调制器，此调制器时钟频率高达20MHz。调制器输出的数字隔离功能由一个二氧化硅 (SiO₂) 隔栅提供，其具有极高的抗磁干扰性。根据UL1577，IEC60747-5-2 以及CSA 标准或技术规范，此绝缘格栅可提供高达 4250V 的基本电气隔离。 AMC1204-Q1 可为整个隔栅上分流电阻器小信号测量提供一个单芯片解决方案。这些类型的电阻器通常用于感测电机控制逆变器、环保能源发电系统以及其它工业应用的电流。AMC1204-Q1 差动输入可轻易地连接至分流电阻器或其它低电平信号源。内部基准可免除对外部组件的需要。当与适当的外部数字滤波器配合使用时，可在78kSPS 数据速率下获得14个有效位数(ENOB)。 调制器采用5V 模拟电源(AVDD)，而隔离数字接口则可通过3V，3.3V 或5V 电源(DVDD) 供电。AMC1204-Q1 采用小外形尺寸(SO)-16 (DW) 封装并且额定温度范围为 -40°C 至 125°C。
商品特性
- 符合汽车应用要求
- 符合AEC-Q100 标准的下列结果：
- 器件温度1级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型(HBM) 静电放电(ESD) 分类等级H2
- 器件充电器件模型(CDM) ESD 分类等级C3B
- 针对分流电阻器进行优化的 ±250mV 输入电压范围
- 经认证的数字隔离：
- 符合CSA，IEC60747-5-2 和UL1577 标准
- 隔离电压：4250V
- 工作电压：1200V 峰值
- 瞬态抗扰度：15kV/μs
- 超长隔栅使用寿命
- 高电磁场抗扰度
- 出色的AC 性能信噪比(SNR)：84dB（最小值）总谐波失真(THD)：-80dB（最大值）
应用领域
- 电机控制
- 绿色环保能源逆变器应用
- 不间断电源
