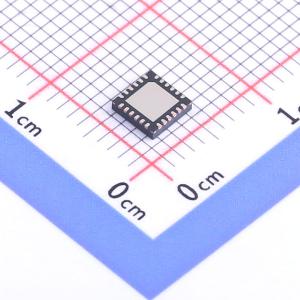

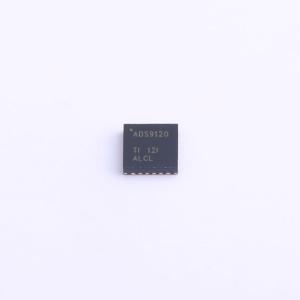

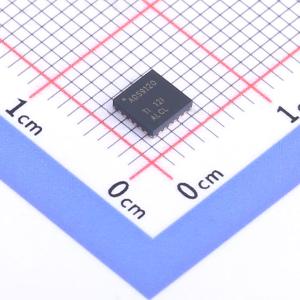

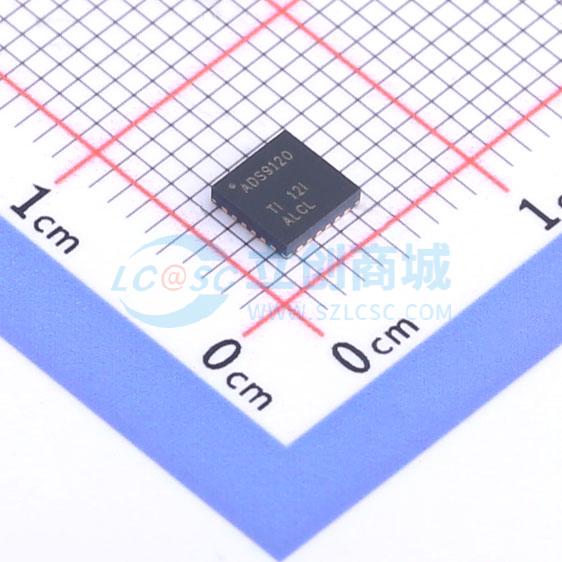

ADS9120IRGER
16位、2.5MSPS、15.5mW、SAR ADC，具有multiSPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS9120 具有增强型 SPI 接口的 16 位、2.5MSPS、单通道 SAR ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS9120IRGER
- 商品编号
- C2870195
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 2.5MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~1.95V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.7LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 96dB | |
| 时钟/振荡器 | 内置；外置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 3.7mA |
商品概述
ADS9120 是一款16 位、2.5MSPS、逐次逼近寄存器(SAR) 模数转换器(ADC)，在典型工作条件下具有±0.25 LSB INL 和96 dB SNR 规范值。高吞吐量使得开发者能够对输入信号进行过采样，从而提高测量的动态范围和精度。 该器件支持单极全差分模拟输入信号，并采用2.5V 至5V 的外部基准电压，能够提供宽输入选择范围，无需额外进行输入调节。 该器件的功耗仅为15.5mW（以2.5MSPS 全吞吐量运行时）。吞吐量较低时，可灵活使用低功耗模式（NAP 和PD）来降低功耗。 集成的multiSPI™串行接口向后兼容传统SPI 协议。此外，该器件的可配置特性还能够简化电路板布局、时序和固件，并且以低时钟速度运行时能够获得高吞吐量，因此可轻松连接各种微控制器、数字信号处理器(DSP) 以及现场可编程门阵列(FPGA)。 该器件采用节省空间的4mm×4mm VQFN 封装，支持符合JESD8-7A 标准的I/O 和扩展级工业温度范围。
商品特性
- 采样率：2.5MSPS
- 无延迟输出
- 出色的直流和交流性能：
- 积分非线性(INL)：±0.25 最低有效位(LSB)（典型值），±0.6 LSB（最大值）
- 微分非线性(DNL)：±0.6 LSB（最大值），16 位无丢码(NMC)
- 信噪比(SNR)：96dB
- 总谐波失真(THD)：-118dB
- 宽输入范围：
- 单极差分输入范围：±VREF
- VREF 输入范围：2.5V 至5V，与AVDD 无关
- 低功耗：
- 2.5MSPS 时为9mW（仅限AVDD）
- 2.5MSPS 时为15mW（总功耗）
- 灵活的低功耗模式，可根据吞吐量调节功率
- multiSPI™：增强型串行接口
- 符合JESD8-7A 标准的数字I/O（1.8V DVDD 时）
- 在以下扩展级温度范围内完全额定运行：-40°C 至+125°C
- 小型封装：4mm×4mm 超薄四方扁平无引线(VQFN) 封装
应用领域
- 测试和测量
- 电机控制
- 医疗成像
- 高精度、高速工业领域
