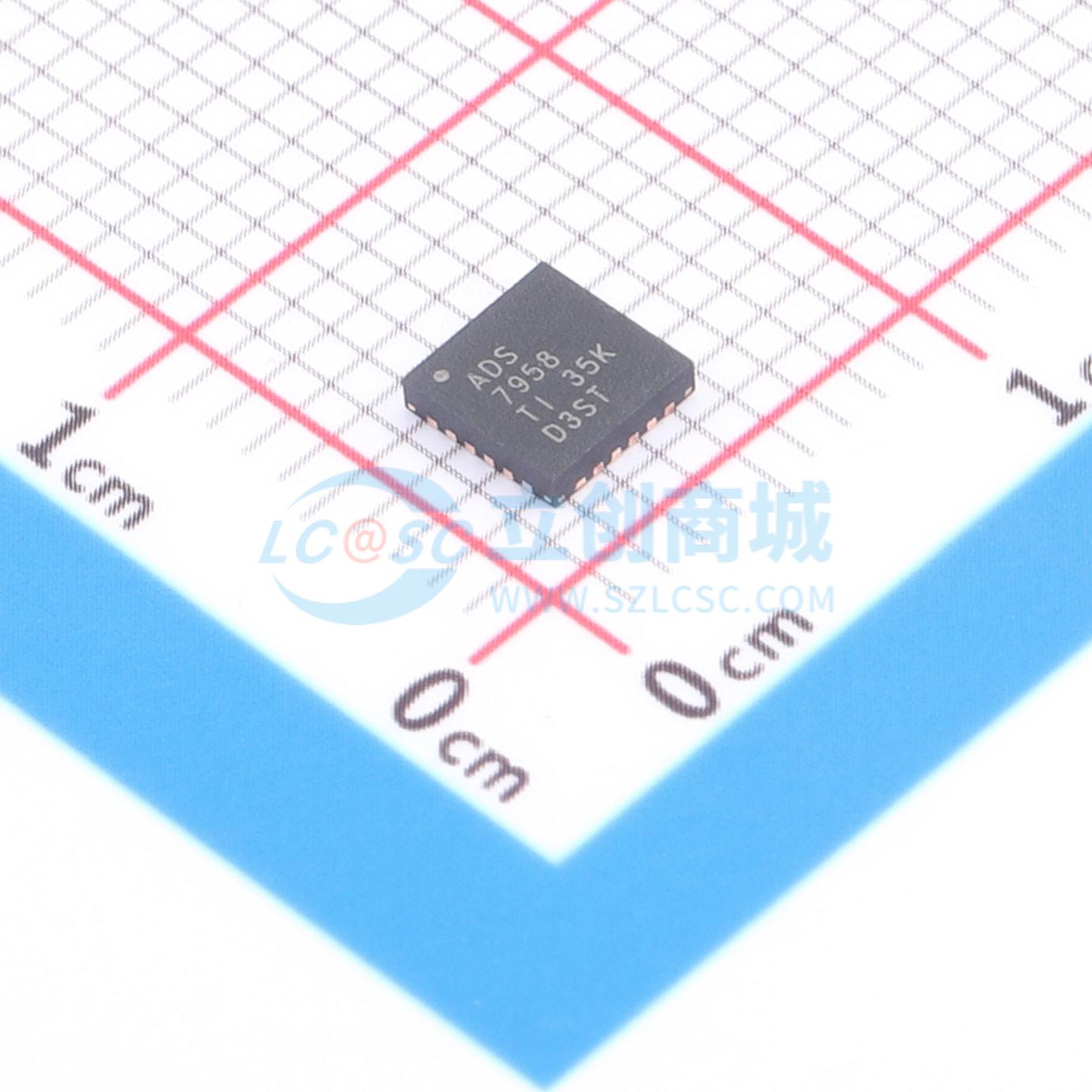

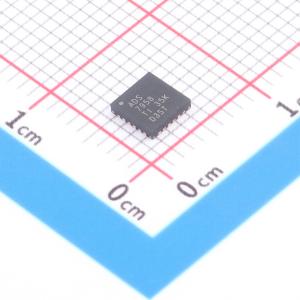

ADS7958SRGER

ADS79xx是一个12/10/8位引脚兼容型多通道模数转换器系列。

这些器件包含一个基于电容器的SAR模数转换器，具有固有的采样保持。

这些器件接受从2.7V到5.25V的宽模拟电源范围。极低功耗使这些器件适用于电池供电和隔离电源应用。

1.7V到5.25V的宽I/O电源范围使这些器件可以无缝连接最常用的数字主机。为了便于与微控制器和数字信号处理器(DSP)的连接，此出口受CS和SCLK控制。

此输入信号在CS的下降边沿上进行采样。它使用SCLK进行转换，串行数据输出，和读取串行数据。这些器件还可对预选择的通道进行自动定序或为下一转换周期手动选择通道。

有两种软件可选择输入范围（0V到VREF和0V到2×VREF），可独立配置的GPIO（对于TSSOP为4个，VQFN封装器件上有1个）以及每通道2个可编程警报阈值。这些特性使得这些器件适用于大多数数据采集应用。

这些器件具备强大的断电特性。当器件以较低转换速度运行时，此特性非常有助于节能。

此系列中的16通道、12通道器件采用38引脚TSSOP和32引脚VQFN封装，4/8通道器件采用30引脚TSSOP和24引脚VQFN封装。

• 1MHz采样率串行器件
• 12/10/8位分辨率产品系列
• 零等待时间
• 20MHz串行接口
• 模拟电源范围：2.7V至5.25V
• I/O电源范围：1.7V至5.25V
• 两个软件可选择单极，输入范围：0到VREF和0到2 x VREF
• 针对通道选择的自动和手动模式
• 4通道、8通道器件和12通道、16通道器件大小相同
• 每通道两个可编程警报级别
• TSSOP封装中四个可独立配置的GPIO，VQFN封装中一个GPIO
• 典型功率耗散值：1MSPS下为14.5mW (+VA = 5V, +VBD = 3Vi)
• 断电电流 (1μA)
• 输入带宽（3db时为47MHz）
• 38引脚、30引脚TSSOP和32引脚、24引脚VQFN封装

• PLC/IPC
• 光线路卡监控
• 医疗仪表
• 数字电源
• 多通道通用信号监控
• 高速数据采集系统
• 高速闭合回路系统
