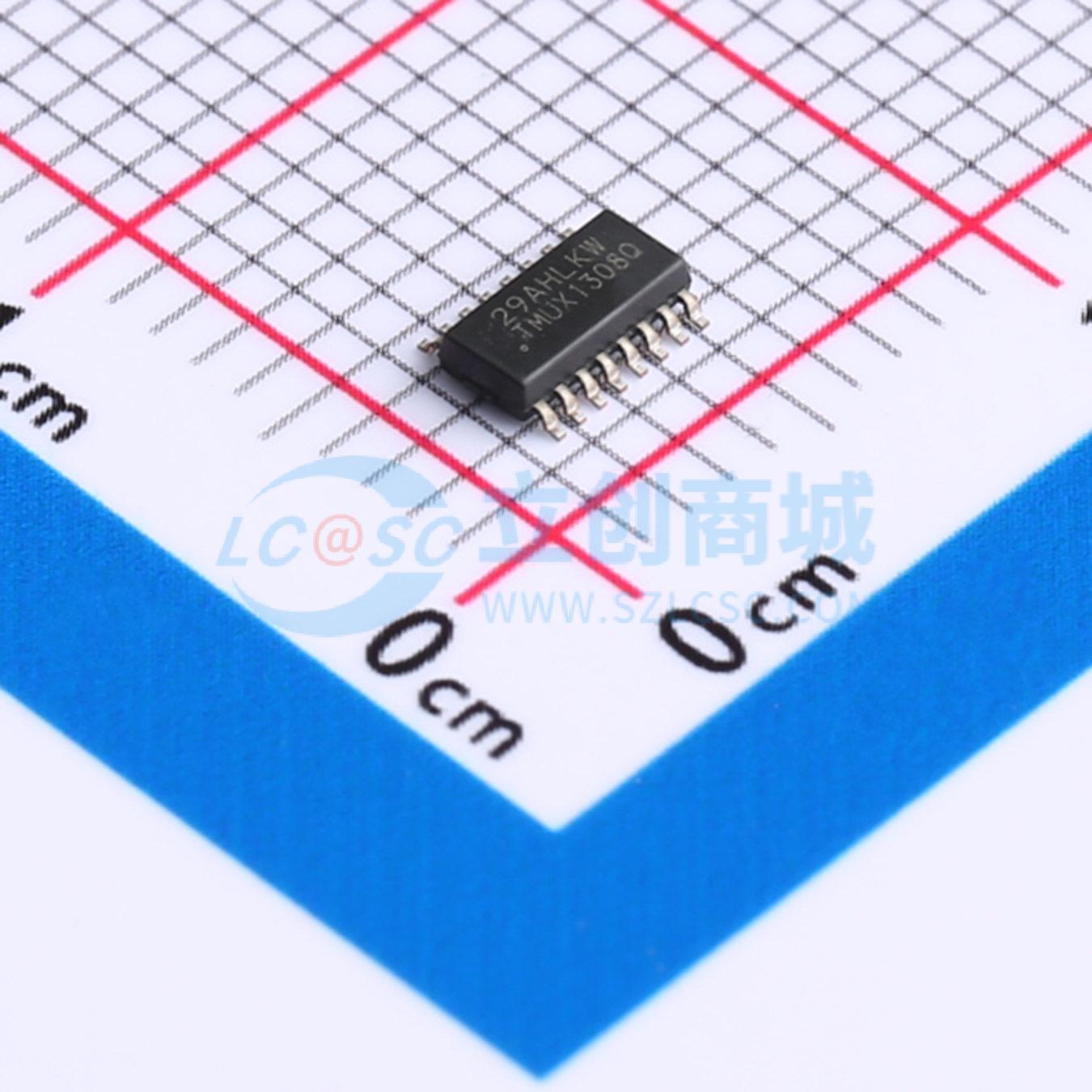

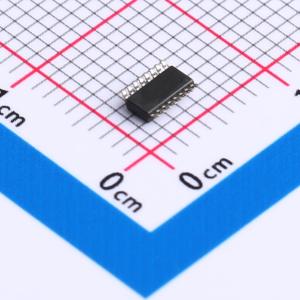

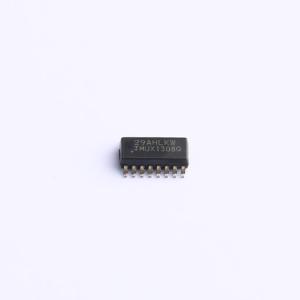

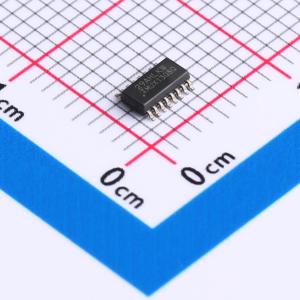

温馨提醒：图片仅供参考，商品以实物为准

TMUX1308QDYYRQ1

汽车级5V双向8:1单通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合AEC-Q100标准，具有注入电流控制功能的8:1单通道多路复用器。
品牌名称: TI(德州仪器)
商品型号: TMUX1308QDYYRQ1
商品编号: C2871489
商品封装: SOT-23-16
包装方式: 编带
商品毛重: 0.287克(g)

商品参数

商品概述

TMUX1308-Q1 和 TMUX1309-Q1 为通用互补金属氧化物半导体 (CMOS) 多路复用器 (MUX)。TMUX1308-Q1 是 8:1 单通道（单端）多路复用器，而 TMUX1309-Q1 是 4:1 双通道（差分）多路复用器。这些器件可在源极 (Sx) 和漏极 (Dx) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。 TMUX13xx-Q1 器件具有内部注入电流控制功能，从而无需外部二极管和电阻器网络（通常用于保护开关并使输入信号保持在电源电压范围之内）。内部注入电流控制电路允许禁用信号路径上的信号超过电源电压，而不会影响启用信号路径的信号。此外，TMUX13xx-Q1 器件没有到电源引脚的内部二极管路径，从而消除了损坏连接到电源引脚的元件或为电源轨提供意外电源的风险。所有逻辑输入均具有兼容 1.8 V 逻辑的阈值，在有效电源电压下运行时，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1: -40°C 至 125°C 环境工作温度
注入电流控制
反向供电保护
无到 VDD 的 ESD 二极管路径
宽电源电压范围：1.62V 至 5.5V
低电容
双向信号路径
轨到轨运行
兼容 1.8V 逻辑电平
失效防护逻辑
先断后合开关
提供功能安全型可提供用于功能安全系统设计的文档
TMUX1308-Q1 - 与业界通用的 4051 和 4851 多路复用器引脚兼容
TMUX1309-Q1 - 与业界通用的 4052 和 4852 多路复用器引脚兼容

应用领域

模拟和数字多路复用和多路信号分离
诊断和监控
车身控制模块
电池管理系统 (BMS)
HVAC 控制模块
汽车音响主机
远程信息处理系统
车载充电器 (OBC) 和无线充电

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	1.62V~5.5V
	导通时间(ton)	32ns
	导通电阻(Ron)	330Ω

	属性	参数值
	关闭时间(toff)	45ns
	工作温度	-40℃~+125℃
	导通电容(Con)	40pF
	带宽	500MHz
	传播延迟(tpd)	10ns
