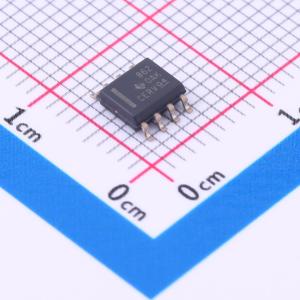

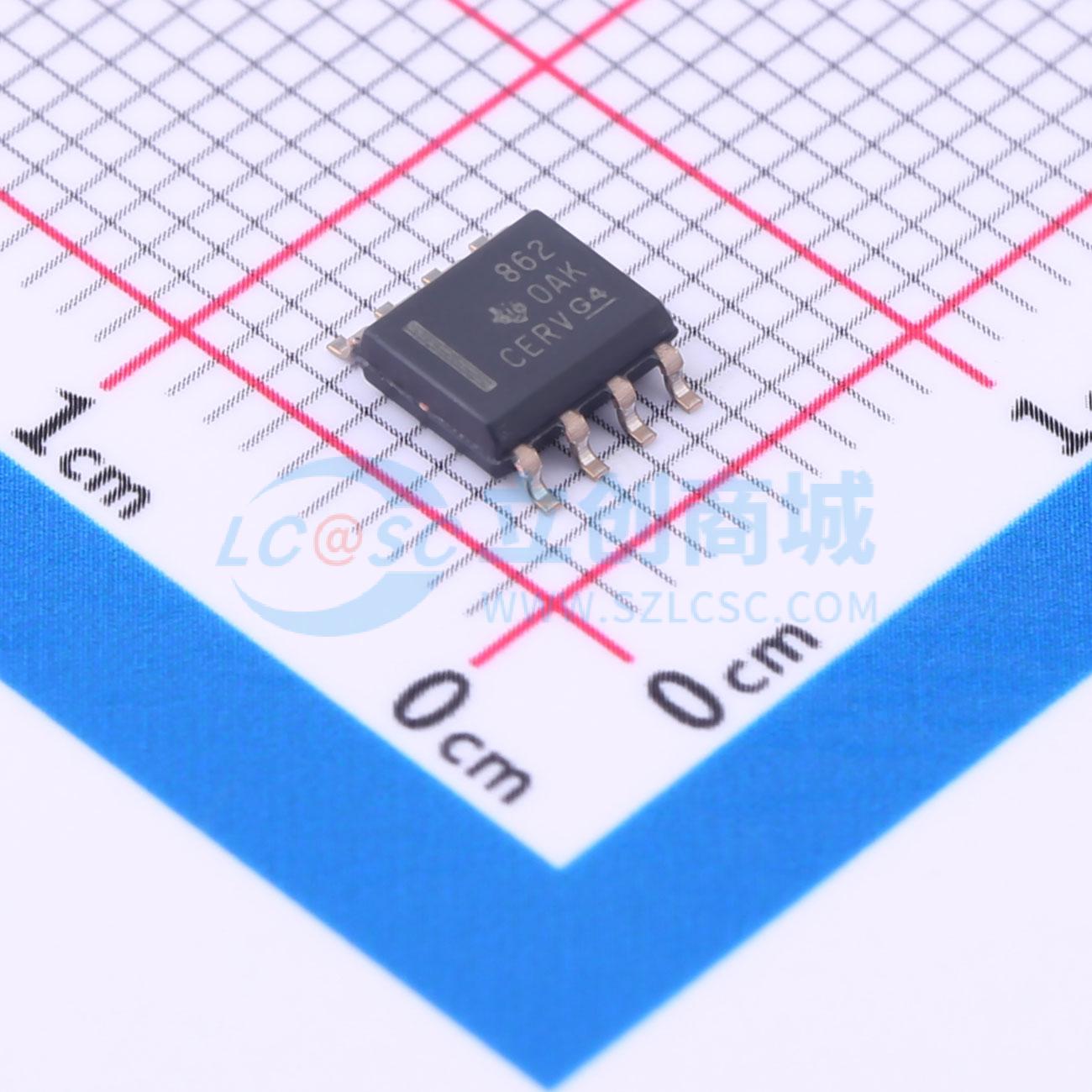

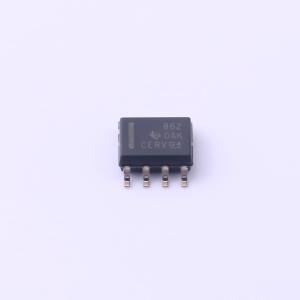

温馨提醒：图片仅供参考，商品以实物为准
OPA862IDR
单端到差分ADC驱动器，高输入阻抗，可直接连接传感器，具有高增益带宽积和出色线性度，轨至轨输出，采用高速硅锗工艺
- 描述
- OPA862 12.6V、低噪声、单端到差分、高输入阻抗放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA862IDR
- 商品编号
- C2871493
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 共模抑制比(CMRR) | 120dB | |
| 输入偏置电流(Ib) | 1uA | |
| 输入失调电压(Vos) | 50uV | |
| 压摆率(SR) | 140V/us | |
| 噪声密度(eN) | 2.3nV/√Hz@5kHz | |
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 4nA | |
| 静态电流(Iq) | 3.1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~12.6V | |
| 电源纹波抑制比(PSRR) | 115dB | |
| 稳定时间 | 100ns | |
| 功能特性 | 输出共模电压可调；使能/关断功能；内置信号滤波；单端转差分转换；集成ADC驱动器 |
商品概述
宽电源电压范围：3V 至 12.6V 高输入阻抗：325MΩ 电压噪声：
- 输入参考噪声 (f ≥ 5kHz): 2.3nV/√Hz
- 输出参考噪声 (f ≥ 10kHz): 8.3nV/√Hz 差分输出失调电压：±700μV（最大值） 输出温漂：±1.5μV/°C（典型值） A2 偏置电流消除 IB: ±5nA（典型值） 增益带宽积：400MHz 小信号带宽：44MHz (G = 2V/V) 压摆率：140V/µs HD2、HD3（VOD = 10Vₚ₋ₚ，50kHz）：–122dBc、–140dBc 轨至轨输出：
- 高线性输出电流：60mA（典型值） 静态电流：3.1mA 禁用模式：12μA 静态电流 工作温度范围：-40°C 至 +125°C
商品特性
- 宽电源电压范围：3V 至 12.6V
- 高输入阻抗：325MΩ
- 输入参考噪声 (f ≥ 5kHz): 2.3nV/√Hz
- 输出参考噪声 (f ≥ 10kHz): 8.3nV/√Hz
- 差分输出失调电压：±700μV（最大值）
- 输出温漂：±1.5μV/°C（典型值）
- A2 偏置电流消除 IB: ±5nA（典型值）
- 增益带宽积：400MHz
- 小信号带宽：44MHz (G = 2V/V)
- 压摆率：140V/µs
- HD2、HD3（VOD = 10Vₚ₋ₚ，50kHz）：–122dBc、–140dBc
- 轨至轨输出
- 高线性输出电流：60mA（典型值）
- 静态电流：3.1mA
- 禁用模式：12μA 静态电流
- 工作温度范围：-40°C 至 +125°C
应用领域
- 16 位和 18 位 ADC 驱动器
- 内存和 LCD 测试仪
- 数据采集 (DAQ)
- 测试和测量
- 跨阻放大器 (TIA)
- D 类音频放大器驱动器
- 压电式传感器接口
- 医疗仪器
- 单端高输入阻抗传感器接口
