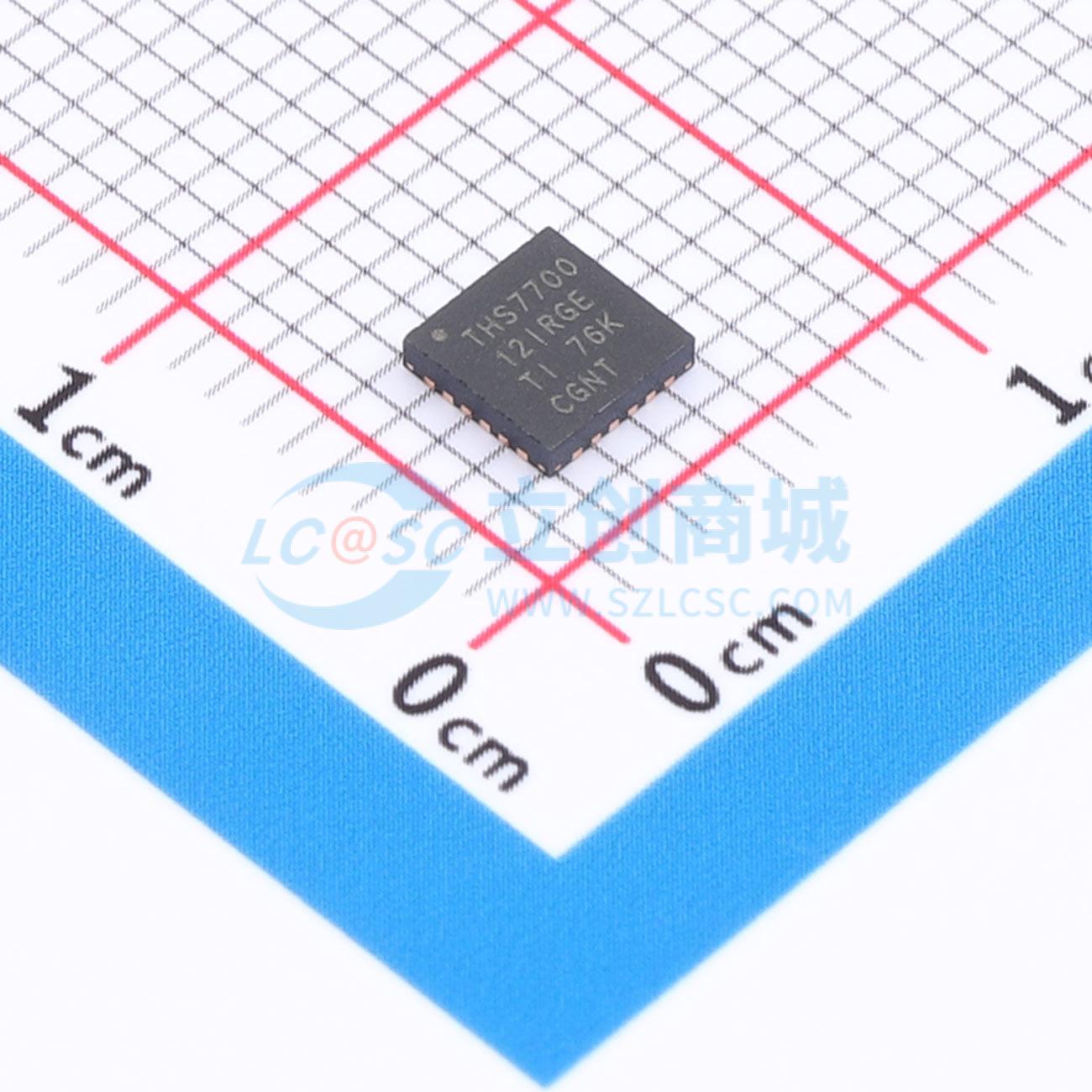

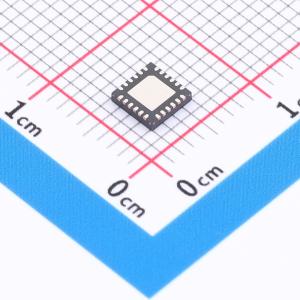

温馨提醒：图片仅供参考，商品以实物为准

THS770012IRGET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THS770012 具有从 10dB 到 13dB 的可选增益的高速全差动 ADC 驱动器放大器
品牌名称: TI(德州仪器)
商品型号: THS770012IRGET
商品编号: C2873087
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

THS770012是一款宽带、全差分放大器，其增益范围可通过外部元件调节，范围为+10dB至+13.7dB。该器件专为驱动输入频率高达130MHz的16位模数转换器（ADC）以及输入频率高达200MHz的14位ADC而设计和优化。此器件可提供高带宽、高电压输出，且失真和噪声极低，这在要求极高动态范围的高速数据采集系统（如无线基站以及测试与测量应用）中至关重要。该器件也是通用高速差分信号链和短线驱动器应用的理想差分放大器。 THS770012采用标称+5V单电源供电，在过驱动条件下的最大恢复时间极短，仅为7.5ns，并且具备省电的掉电模式。THS770012采用无铅（符合RoHS标准）环保型QFN - 24散热增强型封装。该器件的工作温度范围为工业级的-40℃至+85℃。

商品特性

增益为+10dB时带宽达900MHz
压摆率为3300V/µs，VOUT = 2V阶跃
增益可调：+10dB至+13.76dB
三阶互调失真（IMD3）：–100dBc，VOUT = 2VPP，RL = 400Ω，f = 100MHz
三阶输出截点（OIP3）：47dBm，f = 100MHz
噪声系数：10.7dB，f = 100MHz

应用领域

14/16位ADC驱动器
无线基站信号链ADC驱动器：GSM、WCDMA、MC - GSM、LTE
高动态范围测试与测量设备ADC驱动器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	60dB
	输入偏置电流(Ib)	80uA
	输入失调电压(Vos)	2mV

	属性	参数值
	压摆率(SR)	3300V/us
	输出电流	-
	静态电流(Iq)	-
	工作温度	-40℃~+85℃
