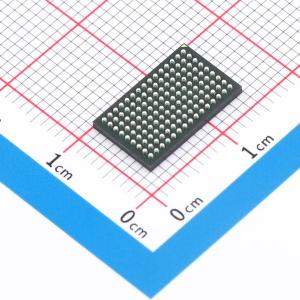

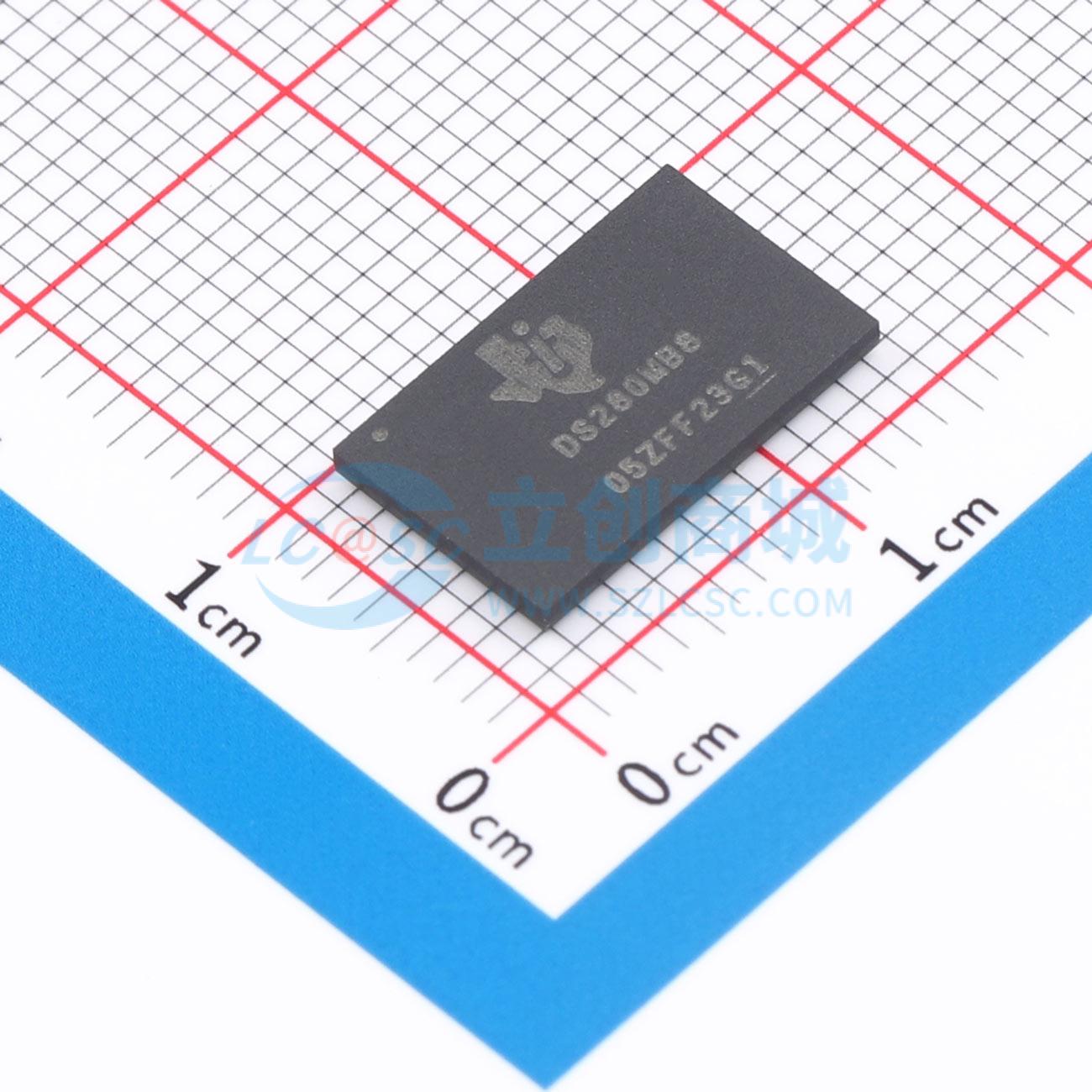

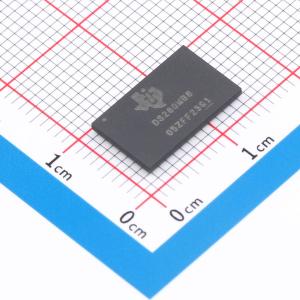

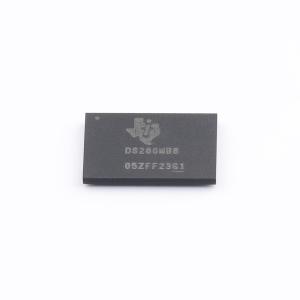

DS280MB810ZBLR

DS280MB810 是一款极低功耗、高性能的八通道线性均衡器，支持高达 28 Gbaud NRZ 的多速率、多协议接口。它用于扩展高速串行链路的传输距离并提高其稳健性，适用于背板、前面板端口和芯片到芯片的应用。该设备在每对相邻通道之间包含一个完整的 2x2 交叉点开关，能够实现 2 对 1 复用和 1 对 2 解复用应用以提供故障切换冗余，以及信号交叉以帮助 PCB 布线。可以通过引脚或 SMBus 寄存器接口控制交叉点。

DS280MB810 的线性均衡特性保留了发射信号特征，从而允许主机和链路伙伴 ASIC 自由协商发射均衡器系数（100G-CR4/KR4）。这种对链路训练协议的透明性促进了系统级互操作性，并且对延迟的影响最小。DS280MB810 支持两电平脉冲幅度调制（PAM）或 NRZ，符号速率高达 28 Gbaud，峰值信号幅度在线性工作范围内。

每个通道独立运行，每个通道都可以单独配置。在大多数应用场景中，无论数据速率如何，都可以使用相同的配置。DS280MB810 的小封装尺寸、优化的高速信号逃逸路径以及引脚兼容的重定时器产品组合使其非常适合高密度背板应用。简化的均衡控制、低功耗和超低附加抖动使其适合 100G-SR4/LR4/CR4 等前面板接口。8 毫米 x 13 毫米的小尺寸可以轻松安装在 QSFP、SFP、CFP 和 CDFP 等多种标准前面板连接器后面，无需散热片。

集成的交流耦合电容（接收侧）消除了在 PCB 上需要外部电容的需求。DS280MB810 具有单电源供电，并且对外部元件的需求极少。这些特性减少了 PCB 布线复杂性和物料清单（BOM）成本。对于更长传输距离的应用，可提供带有交叉点的引脚兼容重定时器设备。DS280MB810 可以通过 SMBus 或外部 EEPROM 进行配置。最多 16 个设备可以共享一个 EEPROM。

• 背板和中板信号分配加上均衡
• 用于故障转移冗余的多路复用器和解复用器
• 前端端口开眼器加上信号分配以在端口之间切换
