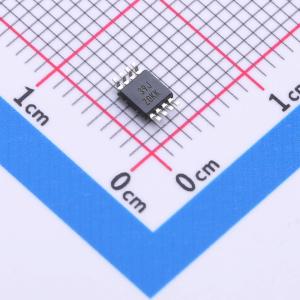

温馨提醒：图片仅供参考，商品以实物为准
INA821IDGKR
失调电压、nV/√Hz噪声、低功耗精密仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA821 高带宽 (4.7MHz)、低噪声 (7nV/√Hz)、精密 (35μV)、低功耗仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA821IDGKR
- 商品编号
- C2870200
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 112dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 35uV | |
| 增益带宽积(GBP) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 2V/us | |
| 输出电流 | 20mA | |
| 静态电流(Iq) | 650uA | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 工作温度 | -40℃~+125℃ |
商品概述
INA821是一款高精度仪表放大器，可提供低功耗并且可在较宽的单电源或双电源电压范围内工作。可通过单个外部电阻器在1到10,000范围内设置任意增益。由于采用超β输入晶体管（这些晶体管可提供较低的输入失调电压、失调电压漂移、输入偏置电流以及输入电压和电流噪声），该器件可提供出色的精度。附加电路可以为输入提供高达±40V的过压保护。INA821经过优化，可提供较高的共模抑制比。当G = 1时，整个输入共模范围内共模抑制比超过92dB。根据设计，此器件采用低电压运行，由4.5V单电源和高达±18V的双电源供电。INA821采用8引脚SOIC和8引脚VSSOP封装，并且额定工作温度范围为 -40°C至 +125°C。
商品特性
- 低失调电压：10µV（典型值）、35µV（最大值）
- 增益漂移：5ppm/°C (G = 1)、35ppm/°C (G > 1)（最大值）
- 噪声：7nV/√Hz
- 带宽：4.7MHz (G = 1)、290kHz (G = 100)
- 采用1nF容性负载时保持稳定
- 输入保护电压高达±40V
- 共模抑制：112dB，G = 10（最小值）
- 电源抑制：110dB，G = 1（最小值）
- 电源电流：650µA（最大值）
- 电源电压范围：单电源：4.5V至36V；双电源：±2.25V至±18V
- 额定温度范围：-40°C至 +125°C
- 封装：8引脚SOIC和VSSOP
应用领域
- 电池测试设备
- 流量变送器
- ECG放大器
- 模拟输入模块
- 断路器
- 工业过程控制
- 实验室仪表
