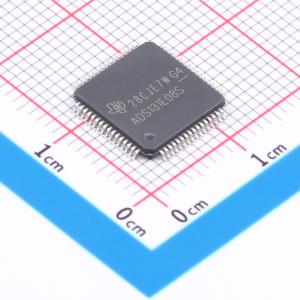

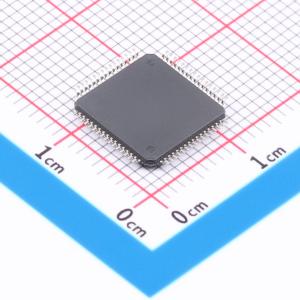

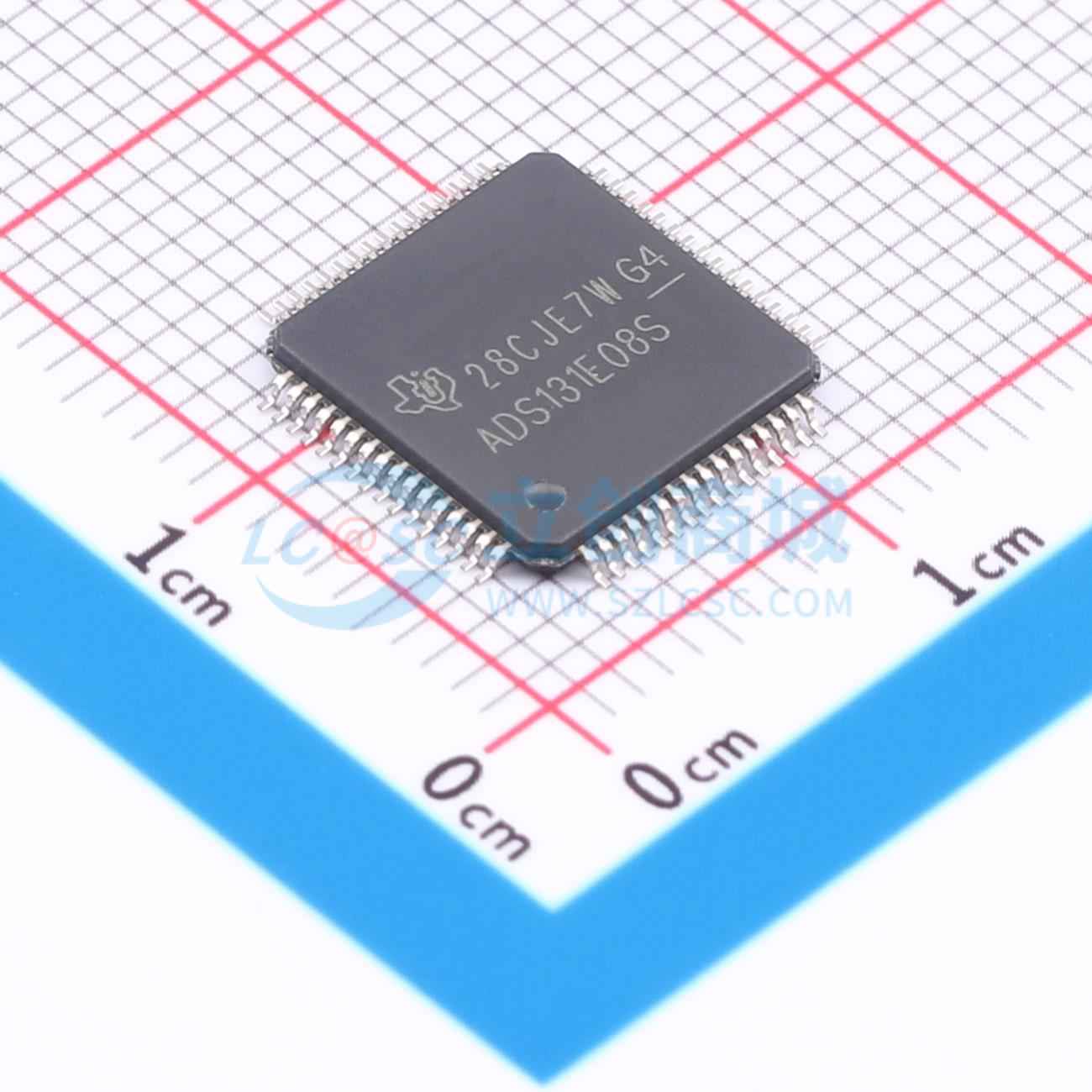

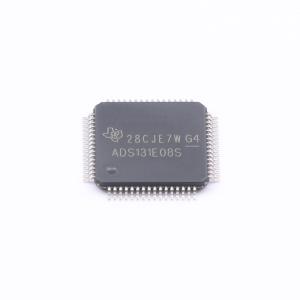

ADS131E08SPAGR

ADS131E08S 8通道24bit 模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS131E08S是一款多通道、同步采样、24位△-Z模数转换器(ADC)。该转换器内置可编程增益放大器(PGA)、内部基准和内部振荡器。
品牌名称: TI(德州仪器)
商品型号: ADS131E08SPAGR
商品编号: C2870186
商品封装: TQFP-64(10x10)
包装方式: 编带
商品毛重: 0.755837克(g)

商品参数

商品概述

ADS131E08S 的各通道均配有一个独立的输入多路复用器。该多路复用器可独立连接内部生成的信号，从而进行测试以及温度和故障检测。故障检测可使用集成比较器以及由数模转换器(DAC) 控制的触发电平在器件内部实现。ADS131E08S 最高可在64kSPS 的数据传输速率下运行。这种完整的模拟前端(AFE) 解决方案采用64 引脚TQFP 封装，其额定工业温度范围为 -40°C 至 +105°C。

商品特性

上电时间：3ms
八个差分同步采样输入
高性能：
- 1kSPS 时的动态范围：118dB
- 串扰：-125dB
- 总谐波失真(THD)：50Hz 和60Hz 频率下为 -100dB
低功耗：2mW/通道
电源电压范围：
- 模拟：2.7V 至5.25V（单极）；±2.5V（双极）
- 数字：1.7V 至3.6V
故障检测和器件自测功能
SPI兼容数据接口和四个GPIO
封装：64 引脚TQFP
工作温度范围： -40°C 至 +105°C

应用领域

工业电源应用：断路器、保护继电器、电源监视装置
数据采集系统
电源应用：三相电压和电流连接

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	24位
	增益漂移	3ppm/℃
	工作电压	2.7V~5.25V
	工作电流	5.8mA
	信噪比	118dB
	工作温度	-40℃~+105℃

	属性	参数值
	数据速率	64kHz
	时钟频率(fc)	2.048MHz；1MHz~2.25MHz
	采样率	64000Hz
	基准电压值	4V
	基准电压源温漂	8ppm/℃
	接口类型	SPI
