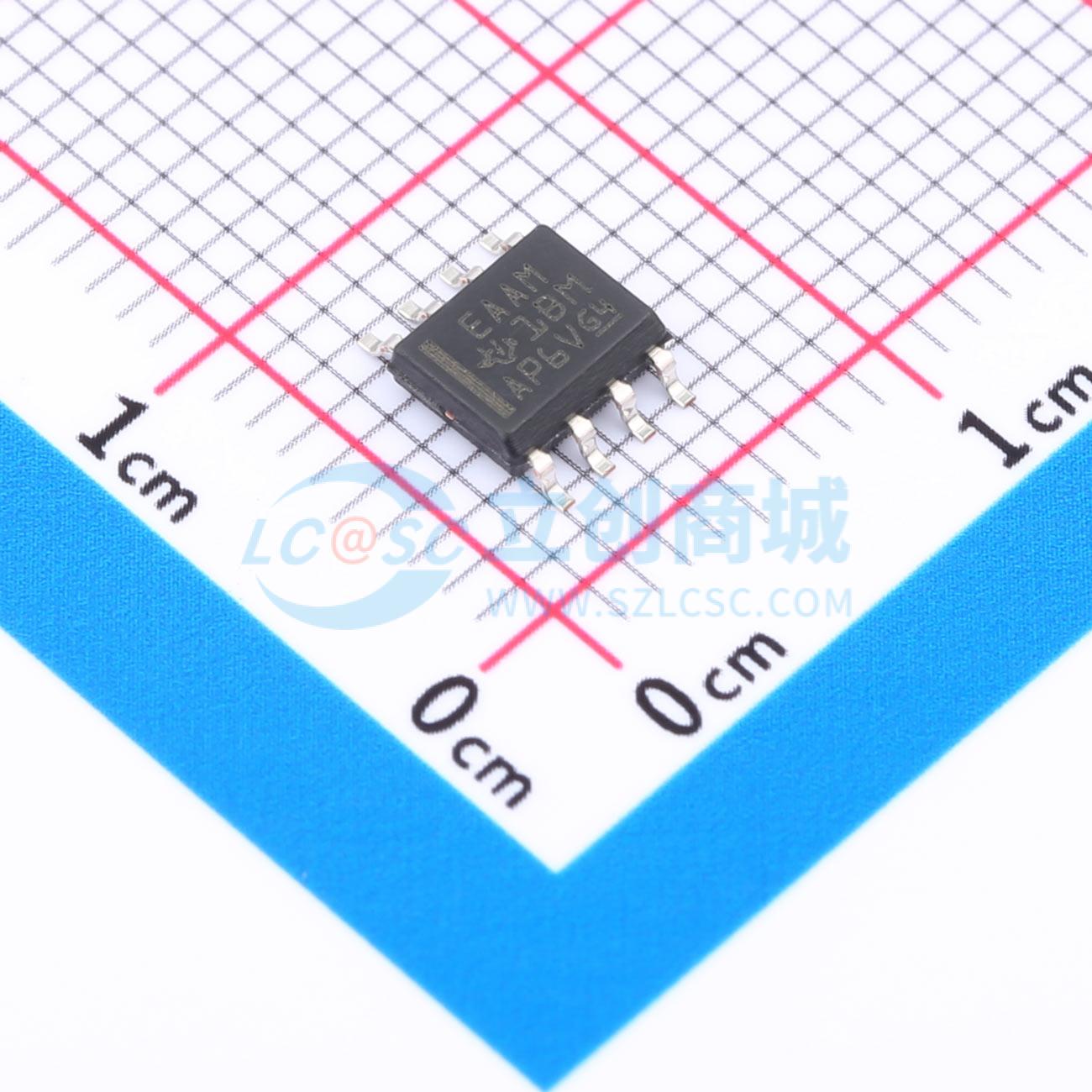

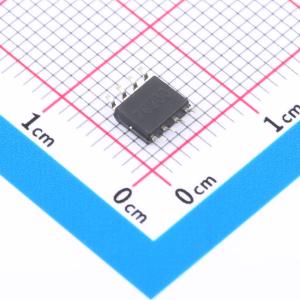

温馨提醒：图片仅供参考，商品以实物为准

UCC28C43MDREP

BiCMOS低功耗电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BiCMOS 低功耗电流模式 PWM 控制器 8-SOIC -55 to 125
品牌名称: TI(德州仪器)
商品型号: UCC28C43MDREP
商品编号: C2871023
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

UCC28C4x系列是高性能电流模式PWM控制器。它们是增强型BiCMOS版本，与行业标准的UC284xA系列和UC284x系列PWM控制器引脚兼容。此外，还提供7 V的低启动电压版本，即UCC28C40和UCC28C41。该系列产品具备控制固定频率、峰值电流模式电源所需的功能，具有多项性能优势。这些器件可实现高达1 MHz的高频运行，启动电流和工作电流较低，从而将启动损耗降至最低，并降低工作功耗以提高效率。器件还具有35 ns的快速电流检测到输出延迟时间，以及±1 A的峰值输出电流能力，改善了上升和下降时间，可直接驱动大型外部MOSFET。 UCC28C4x系列采用8引脚SOIC (D)封装。

商品特性

受控基线：单一组装/测试地点、单一制造地点
扩展温度性能：-55℃至125℃
增强型制造资源减少（DMS）支持
增强型产品变更通知
认证履历
与UC2842A系列引脚兼容的增强型替代品
1 MHz工作频率
50 μA待机电流，最大100 μA
52 kHz时2.3 mA的低工作电流
快速35 ns逐周期过流限制
±1 A峰值输出电流
轨到轨输出摆幅，上升时间25 ns，下降时间20 ns
±1%初始微调的2.5 V误差放大器基准
微调振荡器放电电流
新型欠压锁定版本
MSOP - 8封装可最小化电路板空间

应用领域

开关模式电源
DC - DC转换器
板载电源模块

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.4V~18V
	开关频率	50.5kHz~57kHz
	输出电流	200mA
	耗散功率(Pd)	710mW

	属性	参数值
	最大占空比	96%
	拓扑结构	正激式
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-55℃~+125℃
	反馈方式	副边反馈
