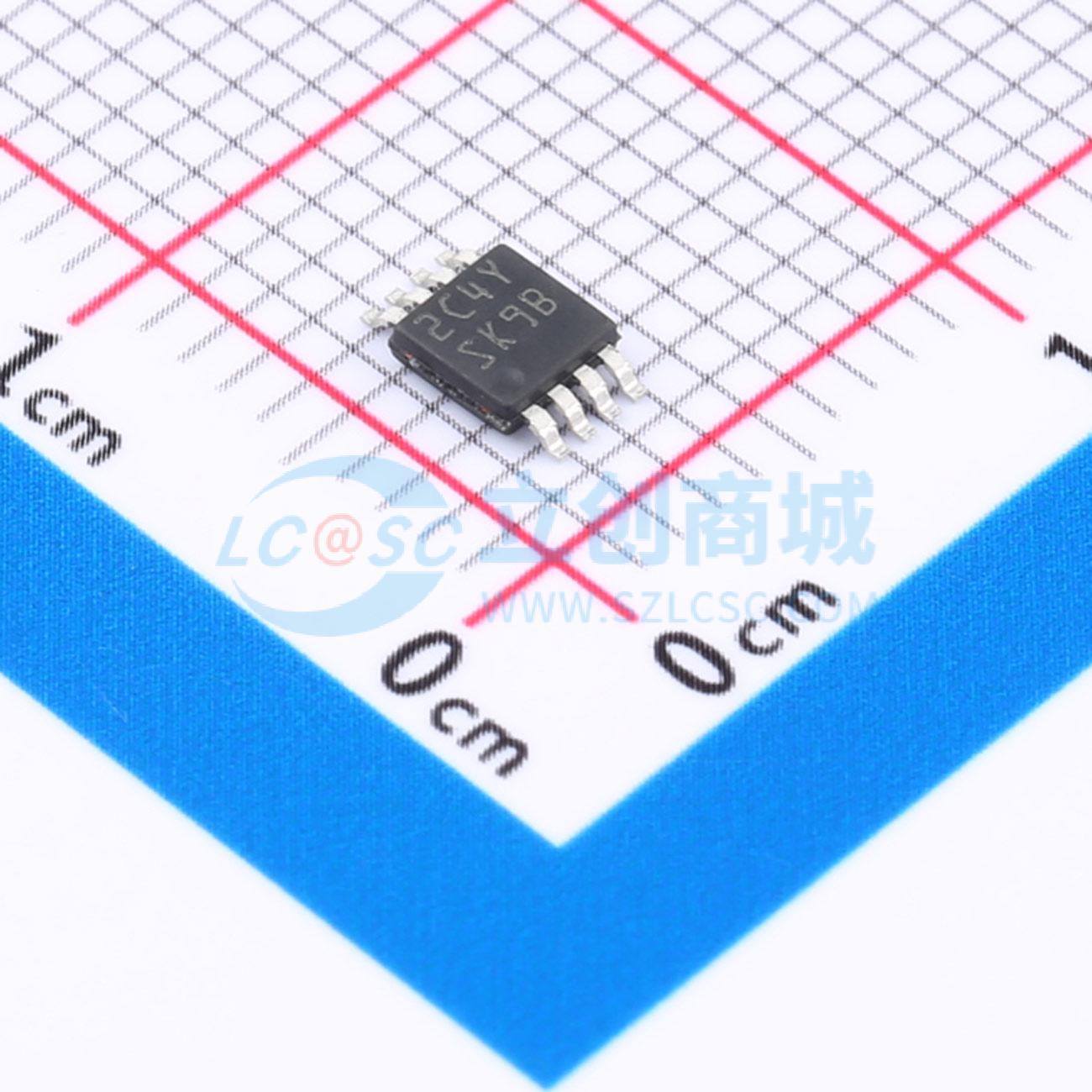

温馨提醒：图片仅供参考，商品以实物为准

LM5023MMX-2/NOPB

交流-直流准谐振电流模式脉宽调制(PWM)控制器

描述: LM5023 交流/直流准谐振电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: LM5023MMX-2/NOPB
商品编号: C2871980
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

LM5023是一款准谐振脉宽调制（PWM)控制器，包含有实现一个高效离线电源所需的全部功能。使用变压器辅助绕组来实现消磁检测，从而确保了临界传导模式（CCM）运行。特有一个用于过流保护的断续模式，具有的自动重启功能可减少过载期间功率元件上的应力。针对节能应用（ENERGYSTAR，CEPCP等）的跳周模式可在轻负载时减少功耗。还使用变压器辅助绕组来实现输出过压（OVP)保护，如果检测到OVP故障，就锁存控制器。

LM5023是一个准谐振控制器，包含实现高效离线电源所需的所有功能。使用变压器辅助绕组进行去磁检测，以确保准谐振操作（谷底开关），从而最大限度地减少开关损耗。对于需要满足ENERGYSTAR低待机功耗要求的应用，LM5023具有极低的lq电流(346 μA)和跳周期模式，可在轻负载时降低功耗。使用来自输出的反馈信号来提供非常精确的输出电压调节(< 1%)。为了减少持续过载条件下的过热和应力，LM5023提供用于过流保护的断续模式，并提供电流限制重启定时器以禁用输出并强制延迟重启（断续模式）。

对于离线启动，可以使用外部耗尽型N沟道MOSFET。对于需要非常低待机功耗(< 50 mW)的应用，推荐使用此方法。对于待机功耗不是那么关键的应用，可以使用增强型N沟道MOSFET。如果在辅助绕组（QR引脚）上检测到OVP，IC将永久锁存关闭，需要重新上电才能重启。其他功能包括线电流前馈、逐脉冲电流限制和130 kHz的最大频率钳位。

商品特性

临界传导模式
峰值电流模式控制模式
针对低待机功耗的跳周模式
针对持续过载保护的断续模式
逐周期过流保护可保持通用交流线路上的准确度
线路电流前馈
通过感测辅助绕组的OVP保护
集成0.7A峰值栅极驱动器
直接光耦合器件接口
电流感测信号的前缘消隐
最高频率钳位130kHz
可编程软启动
热关断
8引脚表面贴装小外形尺寸(MSOP)封装

应用领域

通用输入交流 - 直流笔记本电脑适配器10W至65W
高效辅助电路和辅助电源
电池充电器
消费类电子产品（DVD播放器、机顶盒、数字电视、游戏机、打印机等）

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~14V
	开关频率	114kHz~148kHz
	拓扑结构	反激式

	属性	参数值
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	CRM
	反馈方式	副边反馈
