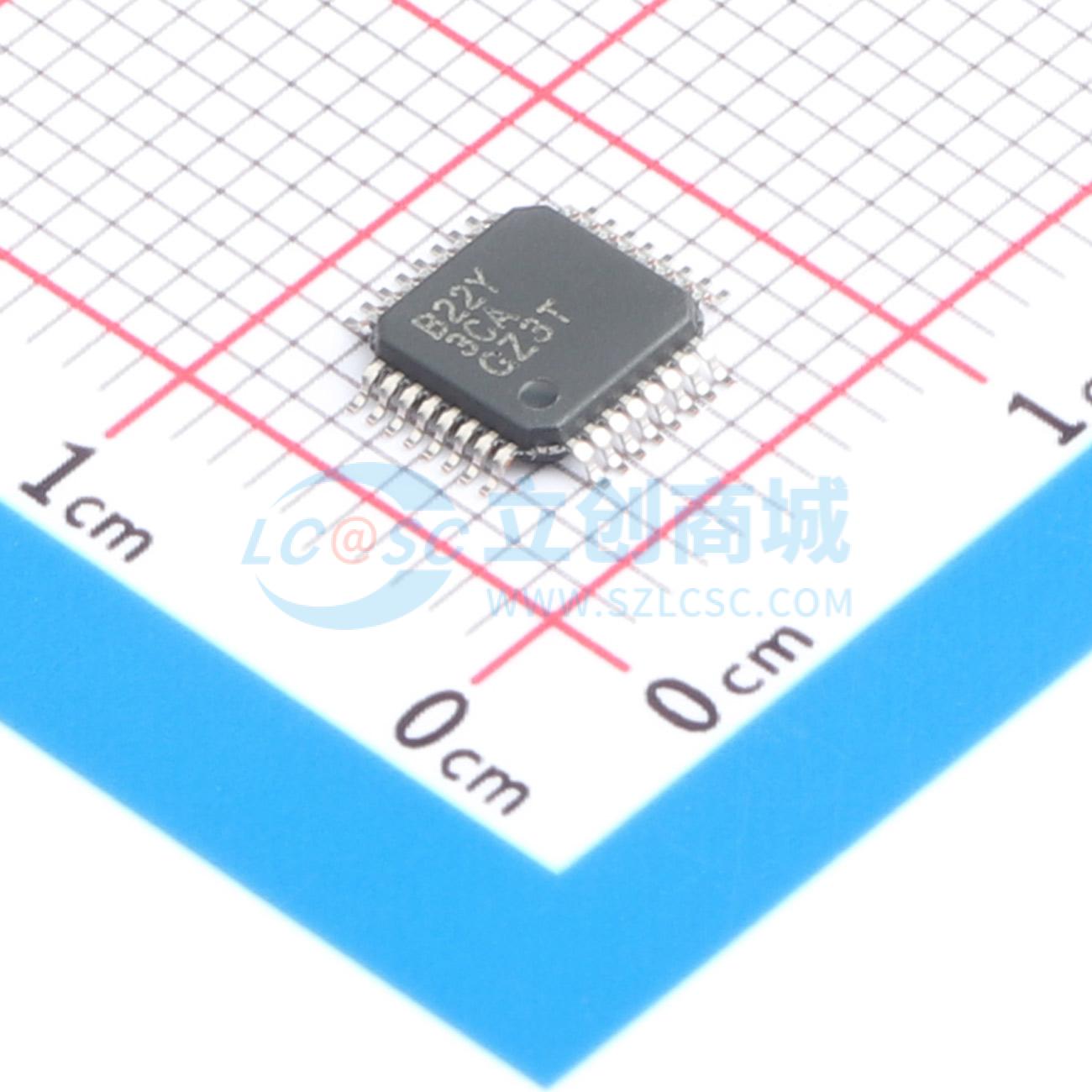

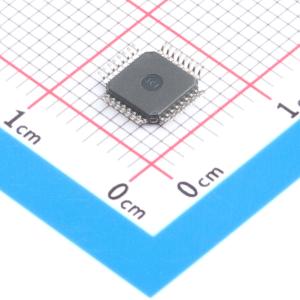

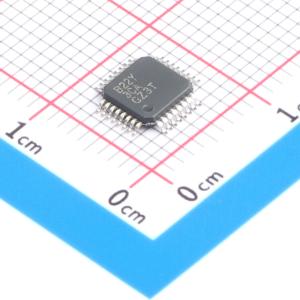

温馨提醒：图片仅供参考，商品以实物为准
ADS8322Y/250
16位、500kHz微功耗采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位，500kHz采样率，内置2.5V参考电压的模数转换器，具有全16位接口或8位选项，采用TQFP-32封装，适用于工业温度范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8322Y/250
- 商品编号
- C2871984
- 商品封装
- TQFP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 8LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 81dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 10MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 20ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 17mA |
商品概述
ADS8322是一款16位、500kHz的模数（A/D）转换器，内置2.5V基准源。该器件包含一个基于电容的16位逐次逼近寄存器（SAR）A/D转换器，具备固有采样保持功能。ADS8322提供完整的16位接口，也可选择8位接口，通过两个读周期和8个引脚读取数据。ADS8322采用TQFP - 32封装，确保在工业级-40°C至+85°C温度范围内正常工作。
商品特性
- 高速并行接口
- 500kHz采样率
- 低功耗：500kHz时功耗为85mW
- 内置2.5V基准源
- 单极性输入范围
- TQFP - 32封装
应用领域
- CT扫描仪
- 高速数据采集
- 测试与仪器仪表
- 医疗设备
