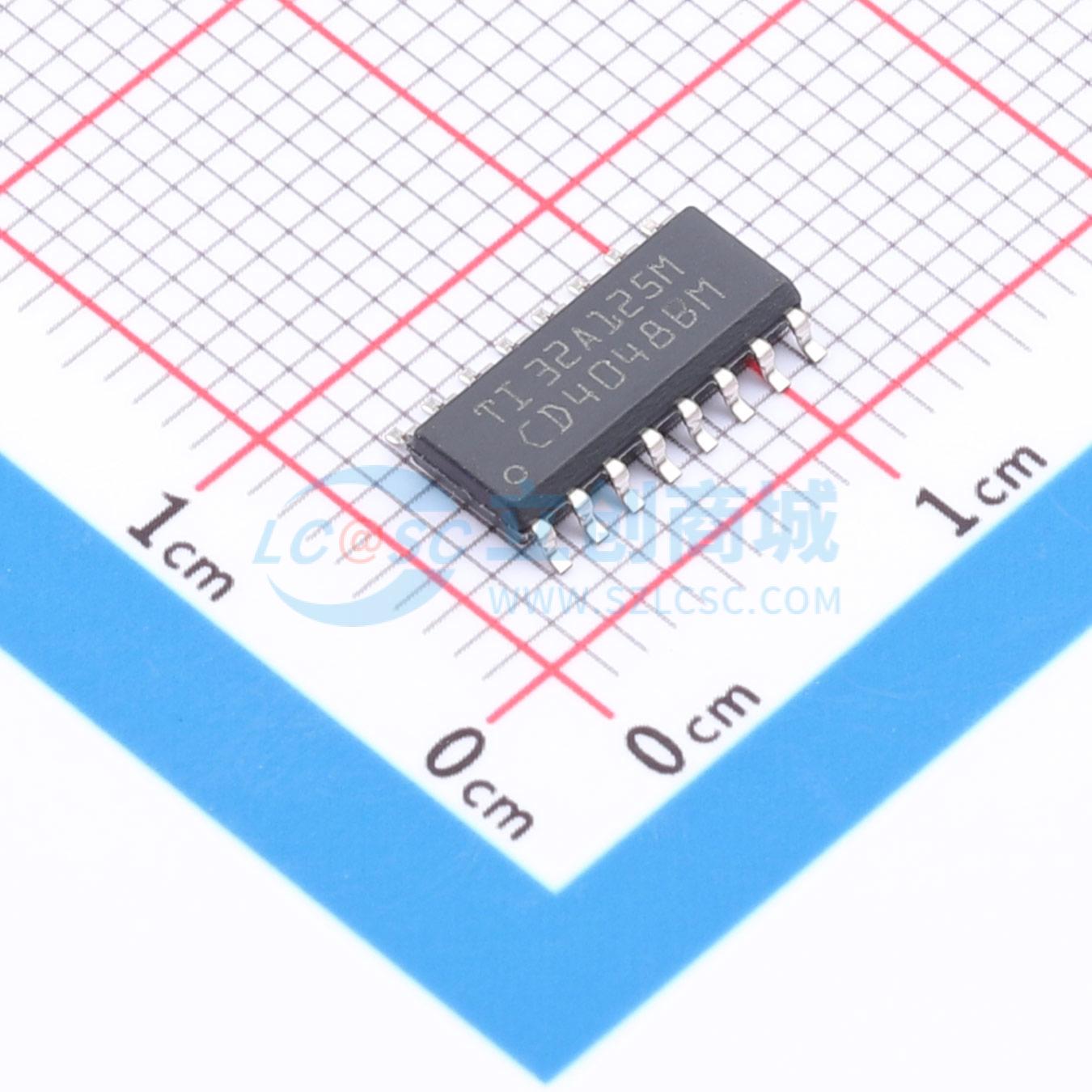

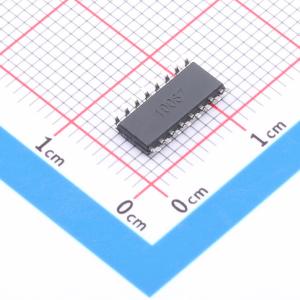

CD4048BM
三态输出，八输入多功能门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4048B CMOS 多功能可扩展 8 输入门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4048BM
- 商品编号
- C2871995
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门；与门；或非门；或门 | |
| 门电路数量 | - | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1mA | |
| 灌电流(IOL) | 4.2mA | |
| 拉电流(IOH) | 4.2mA | |
| 输入高电平(VIH) | 7V；11V；3.5V | |
| 输入低电平(VIL) | 1.5V；3V；4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 240ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | 可控输出使能 | |
| 输入类型 | - | |
| 输出类型 | 三态 |
商品概述
CD4048B是一款CMOS多功能可扩展8输入高压门，额定电压20V，带有8个输入线与4个控制输入。3个二进制控制输入Ka、Kb、Kc可实现8种不同逻辑功能，分别为OR、NOR、AND、NAND、OR/AND、OR/NAND、AND/OR和AND/NOR；第四个控制输入Kd可实现三态输出，当Kd为高电平时，输出根据内部状态为逻辑1或逻辑0，当Kd为低电平时，输出为开路，支持将该器件连接至公共总线；额外设置了扩展输入，可扩展增加输入数量，未使用的扩展输入需要连接至VSS。CD4048B系列提供多种封装类型，包含16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型收缩小外形封装。该产品的最大额定值如下：直流电源电压范围相对于VSS端为-0.5V~+20V；所有输入的输入电压范围为-0.5V~VDD+0.5V；任意单个输入的直流输入电流为10mA；封装功耗：环境温度-55℃~+100℃时为500mW，环境温度+100℃~+125℃时线性降额，按12mW/℃降至200mW；每个输出晶体管的器件功耗为100mW，全封装温度范围，所有封装类型；工作温度范围为-55℃~+125℃；存储温度范围为-65℃~+150℃；焊接时引脚温度：距离封装1.59±0.79mm处，最长10秒不超过+285℃。
商品特性
- 支持三态输出
- 单个封装可实现多种逻辑功能
- 输出特性标准化、对称
- 20V下静态电流100%测试
- 全封装温度范围下，18V时最大输入电流为1μA；18V、25℃下最大输入电流为100nA
- 全封装温度范围下，噪声容限参数为：VDD=5V时1V，VDD=10V时2V，VDD=15V时2.5V
- 提供5V、10V、15V参数额定值
- 符合JEDEC B系列CMOS器件描述的标准要求
应用领域
- 实现最多8种逻辑功能选择
- 逻辑的数字控制
- 通用门控逻辑
- 解码
- 编码
- 可级联扩展实现更多输入的多功能逻辑门
