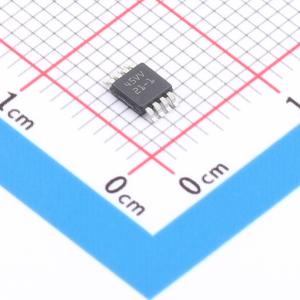

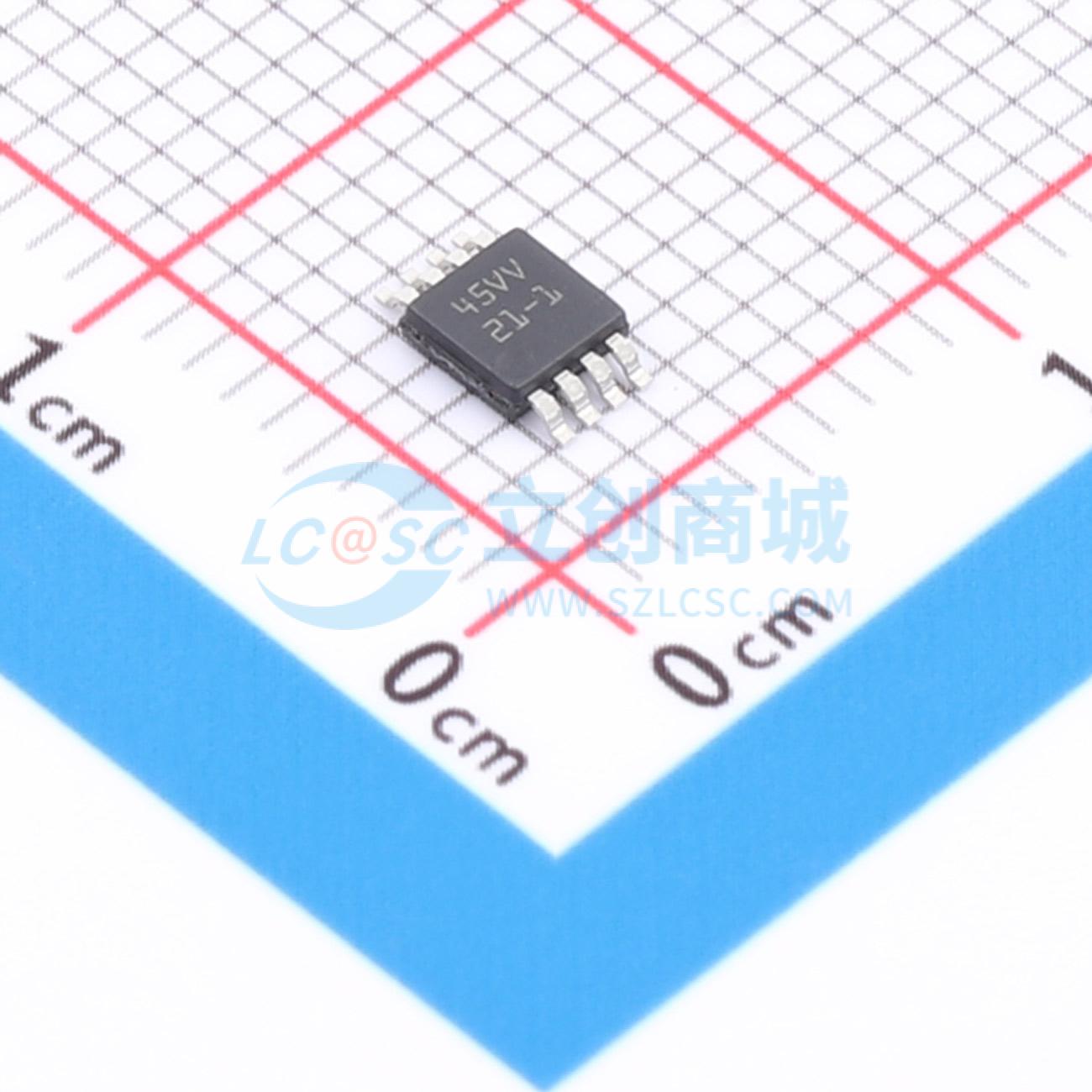

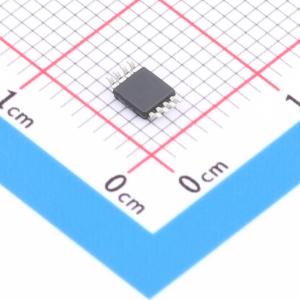

温馨提醒：图片仅供参考，商品以实物为准

LM5021MMX-1/NOPB

超低启动电流 PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5021 30V、1MHz 电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: LM5021MMX-1/NOPB
商品编号: C2872420
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.118554克(g)

商品参数

	属性	参数值
	最大占空比	80%
	晶体管耐压	-
	拓扑结构	反激式；正激式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
	工作模式	CCM；DCM

商品概述

LM5021 离线式脉宽调制 (PWM) 控制器包含有实现采用电流模式控制的高效离线式单端反激/正激电源转换器所需的所有特性。LM5021 包含超低 (25μA) 启动电流特性，可最大程度降低高压启动网络中的功耗。跳周期模式可降低轻负载条件下的功耗，从而实现节能应用（ENERGY STAR、CECP 等）。附加特性包括欠压锁定、逐周期电流限制、断续模式过载保护、斜率补偿、软启动和振荡器同步功能。这款高性能 8 引脚 IC 的总传播延迟不到 100ns，并且能够通过单个电阻设定 1MHz 的振荡器。

商品特性

超低启动电流（最大值为 25μA）
电流模式控制
跳周期模式，可降低待机功耗
单电阻可编程振荡器
同步振荡器
可调软启动
集成 0.7A 峰值电流栅极驱动器
直接光耦合器接口
最大占空比限制（LM5021 - 1 为 80%，LM5021 - 2 为 50%）
斜率补偿（仅限 LM5021 - 1）
带滞后的欠压锁定 (UVLO) 保护
逐周期过流保护
针对持续过载保护的断续模式
电流感测信号的前缘消隐
封装：超薄小外形尺寸 (VSSOP - 8) 或塑料双列直插式 (PDIP - 8) 封装

应用领域

断续导通模式 (DCM)/连续导通模式 (CCM) 反激转换器
工业电源转换
智能电表和音频放大器的开关模式电源 (SMPS)
楼宇自动化和白色家电 SMPS
隔离电信电源

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.25V~30V
	开关频率	145kHz
	输出电流	-
	耗散功率(Pd)	-
