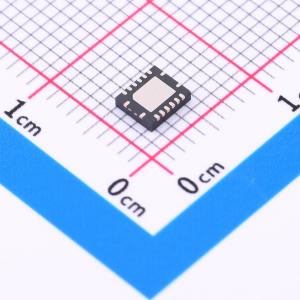

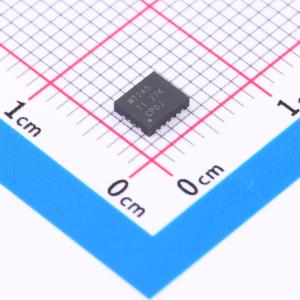

温馨提醒：图片仅供参考，商品以实物为准

SN74AVC4T245RGYR

4位非反相总线收发器，具备可配置电压转换和三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC4T245 具有可配置电压电平转换功能的四位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC4T245RGYR
商品编号: C2872438
商品封装: VQFN-16-EP(3.5x4)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

SN74AVC4T245是一款带可配置电压转换和三态输出的总线收发器，为4位非反相架构，采用两个独立的可配置电源轨。A端口适配VCCA，VCCA可接受1.2V至3.6V的电源电压；B端口适配VCCB，VCCB可接受1.2V至3.6V的电源电压。该器件优化用于VCCA/VCCB为1.4V至3.6V的工作场景，也可在VCCA/VCCB低至1.2V的条件下运行，支持1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换，可用于两个数据总线之间的异步通信。方向控制输入与输出使能输入可激活B端口输出或A端口输出，也可将两个输出端口置于高阻模式；B端口输出激活时可将数据从A总线传输至B总线，A端口输出激活时可将数据从B总线传输至A总线；A、B端口的输入电路始终处于激活状态，所有控制引脚均由VCCA供电。该器件完全符合部分掉电应用的规格要求，Ioff电路可禁用输出，防止器件掉电时产生破坏性回流电流；VCC隔离功能可保证任意一个VCC输入接地时，两个端口都处于高阻状态；为保证上电或掉电过程中保持高阻状态，输出使能端需要通过上拉电阻接VCC。

商品特性

控制输入的VIH/VIL电平以VCCA电压为基准
采用全可配置双轨设计，每个端口可在完整的1.2V~3.6V电源范围工作
输入输出端口耐压可达4.6V
Ioff支持部分掉电模式运行
不同电压转换场景对应不同最大数据速率：1.8V至3.3V转换可达380Mbps，低于1.8V至3.3V转换可达200Mbps，转换至2.5V或1.8V可达200Mbps，转换至1.5V可达150Mbps，转换至1.2V可达100Mbps
闭锁性能超过100mA，符合JESD 78 II类标准
静电放电防护性能符合JESD 22标准，可承受8000V人体模型放电、150V机器模型放电、1000V充电器件模型放电

应用领域

个人电子领域
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	380Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	-

	属性	参数值
	每个电路通道数	-
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
