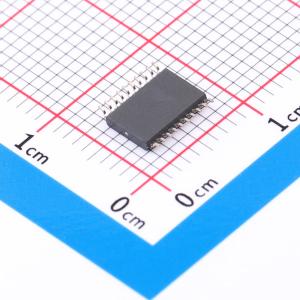

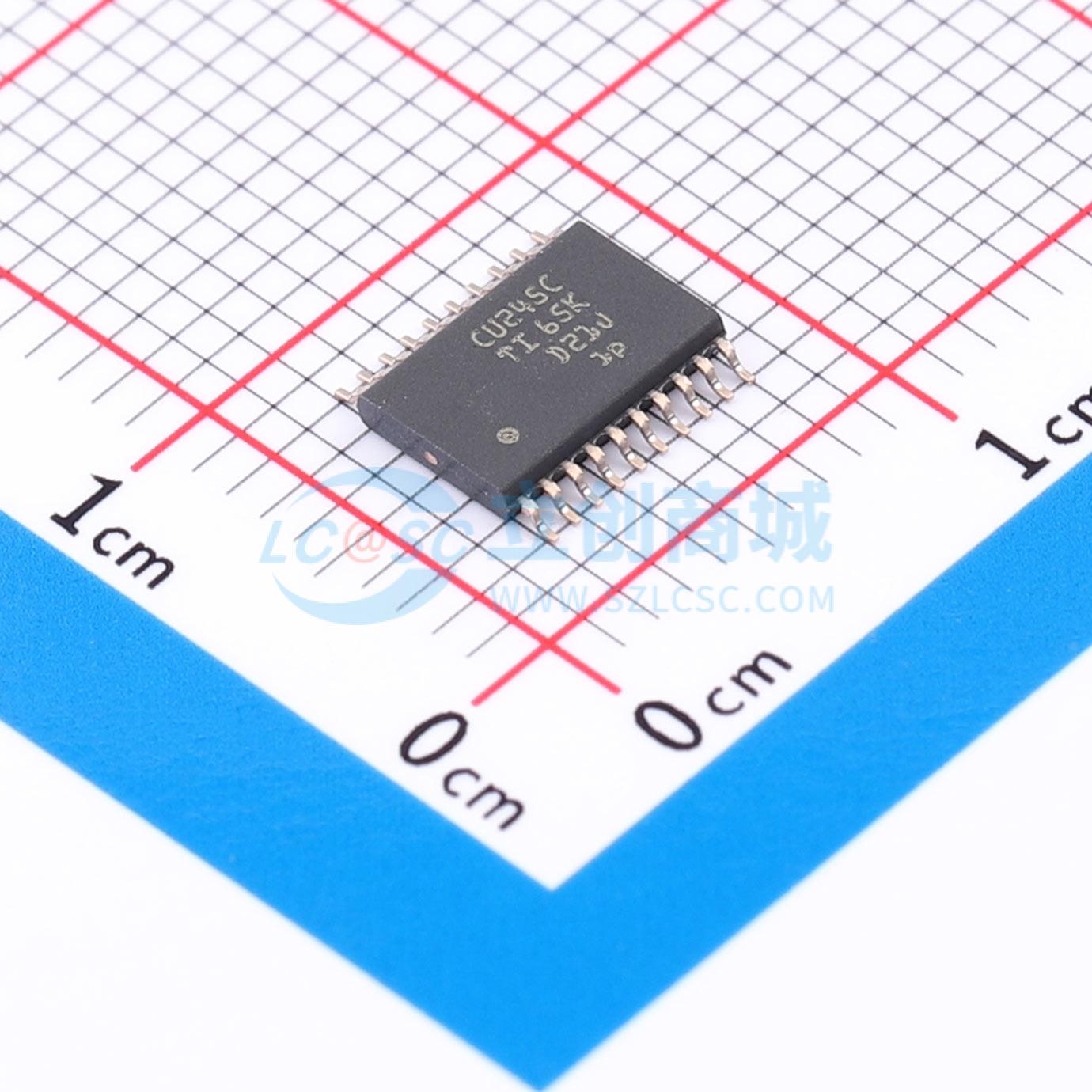

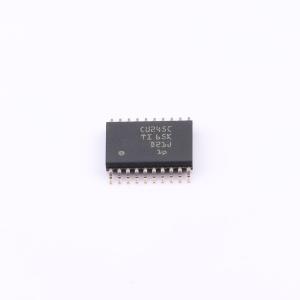

温馨提醒：图片仅供参考，商品以实物为准
SN74CBT3245CPWR
8位FET总线开关，具备-2V下冲保护功能的5V总线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBT3245C 具有 –2V 下冲保护和 1 个控制输入的 5V、1:1 (SPST)、8 通道 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT3245CPWR
- 商品编号
- C2871035
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.23345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 8 | |
| 工作电压 | 4V~5.5V | |
| 导通时间(ton) | 4.7ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 6Ω | |
| 关闭时间(toff) | 5.3ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 14pF | |
| 传播延迟(tpd) | 150ps |
商品概述
SN74CBT3245C 是一种高速 TTL 兼容的 FET 总线开关，具有低导通电阻（r_on），可实现最小的传播延迟。SN74CBT3245C 的 A 端口和 B 端口上的主动欠压保护电路通过检测欠压事件并确保开关保持在适当的关断状态，提供高达 -2V 的欠压保护。
SN74CBT3245C 组织为 8 位总线开关，带有一个输出使能（OE）输入。当 OE 为低电平时，总线开关闭合，A 端口连接到 B 端口，允许端口之间双向数据流动。当 OE 为高电平时，总线开关断开，A 端口和 B 端口之间存在高阻态。
该器件完全适用于使用 Ioff 的部分电源关闭应用。Ioff 功能确保在电源关闭时不会有损坏电流反向流过器件。该器件在电源关闭时具有隔离功能。
为了确保在上电或断电期间处于高阻态，应通过一个上拉电阻将 OE 连接到 Vcc；电阻的最小值由驱动器的电流吸收能力决定。
应用领域
- USB 接口
- 内存交错
- 总线隔离
- 低失真信号门控
