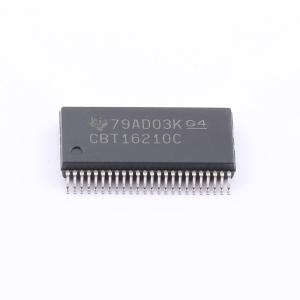

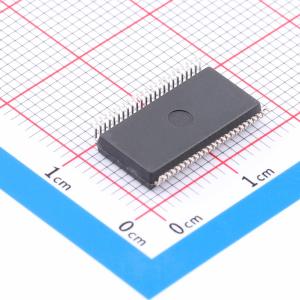

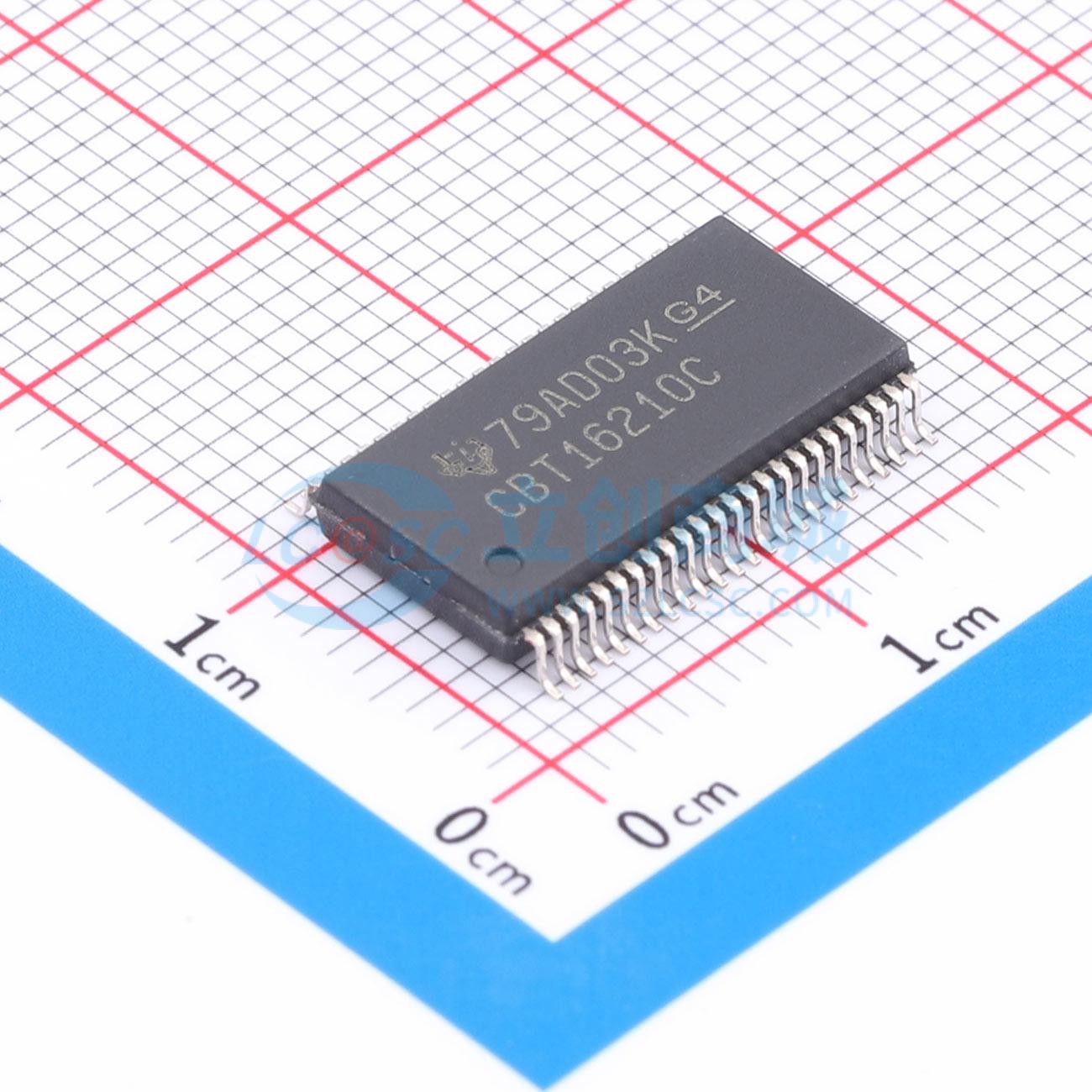

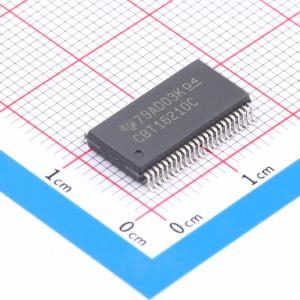

温馨提醒：图片仅供参考，商品以实物为准
SN74CBT16210CDLR
20位FET总线开关，具备-2V下冲保护功能的5V总线开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74CBT16210C 具有 –2V 下冲保护和 2 个控制输入的 5V、1:1 (SPST)、20 通道 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT16210CDLR
- 商品编号
- C2871268
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 1.117647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 3Ω | |
| 工作电压 | 4V~5.5V | |
| 导通电容(Con) | 14.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 6ns | |
| 关闭时间(toff) | 6ns | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 150ps | |
| 功能特性 | 双向模拟通道；断电隔离；故障保护 |
商品概述
SN74CBT16210C 是一款高速TTL兼容FET总线开关，具有低导通电阻，可实现极小的传播延迟。SN74CBT16210C的A端口和B端口配有有源下冲保护电路，可通过检测下冲事件确保开关保持在正确的关断状态，可承受最高−2 V的下冲。SN74CBT16210C 分为两个10位总线开关，带有独立的输出使能（1OE、2OE）输入。它可用作两个10位总线开关，也可用作一个20位总线开关。当OE为低电平时，对应的10位总线开关导通，A端口连接到B端口，允许端口之间的双向数据流。当OE为高电平时，对应的10位总线开关关断，A端口和B端口之间处于高阻态。该器件完全针对使用Ioff的部分掉电应用进行了规范。Ioff特性可确保器件掉电时不会有破坏性电流回流，器件在断电期间具备隔离能力。为确保上电或掉电期间保持高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。
商品特性
- 属于德州仪器Widebus系列成员
- A、B端口关断隔离具备下冲保护，最高可承受−2 V下冲
- 双向数据流，接近零传播延迟
- 低导通电阻特性，典型值为3 Ω
- 低输入输出电容可最小化负载与信号失真，关态Cio典型值为5.5 pF
- 数据和控制输入配有下冲钳位二极管
- 低功耗，ICC最大为3 μA
- VCC工作范围为4 V 至 5.5 V
- 数据I/O支持0至5 V信号电平（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V、5 V）
- 控制输入可由TTL或5 V/3.3 V CMOS输出驱动
- Ioff支持部分掉电模式工作
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- ESD性能符合JESD 22标准测试:2000-V人体模型（A114-B，II类）；1000-V充电器件模型（C101）
应用领域
- PCI接口
- 存储器交织
- 总线隔离
- 低失真信号选通
