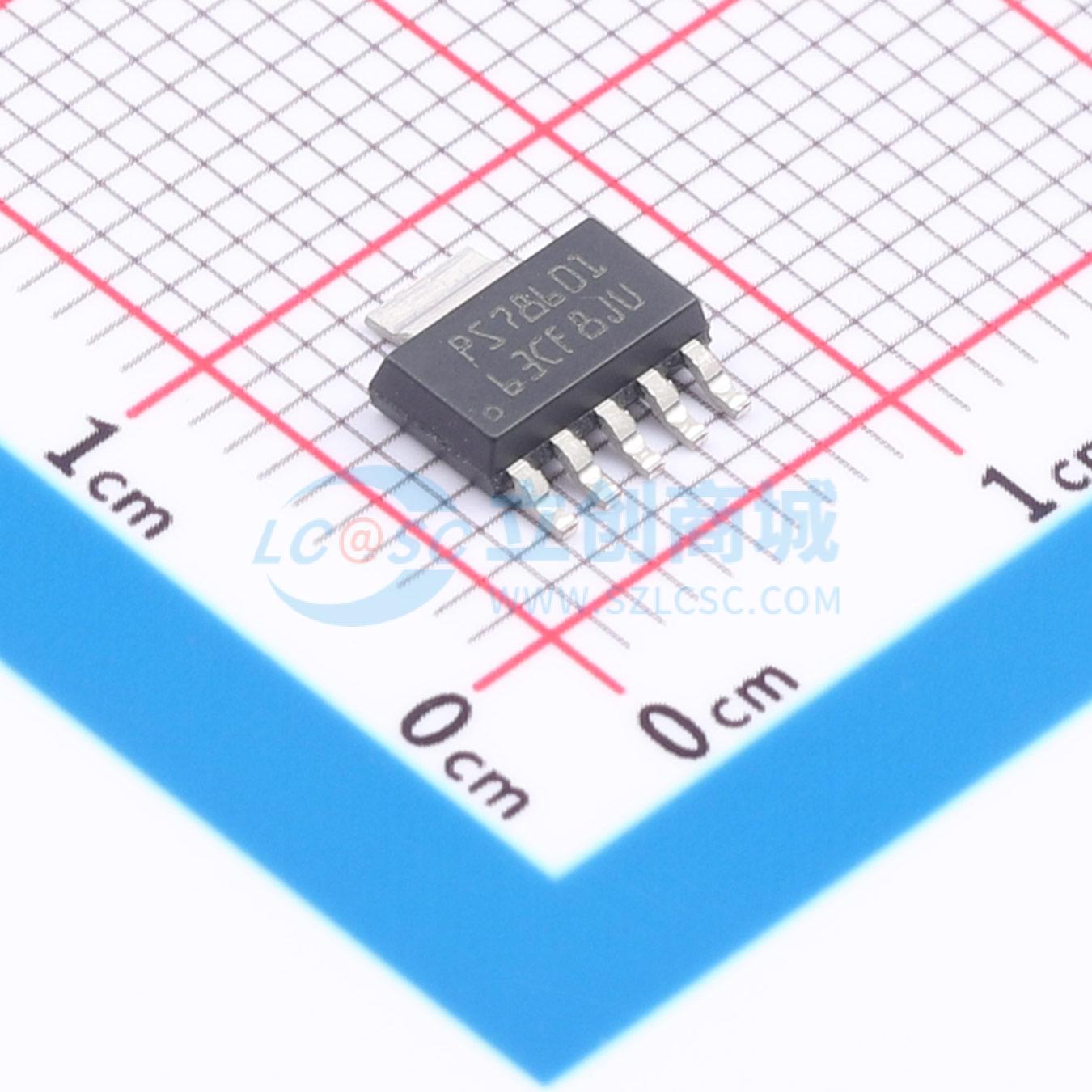

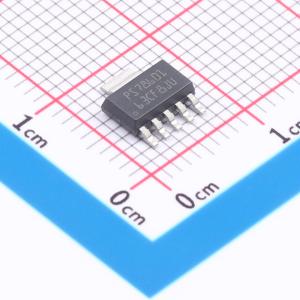

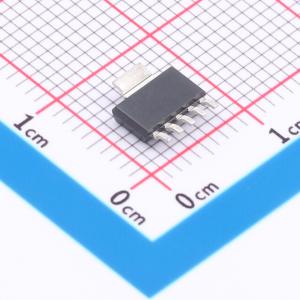

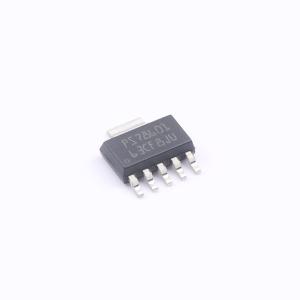

温馨提醒：图片仅供参考，商品以实物为准
TPS78601DCQ
具有使能功能的 1.5A、低压降稳压器
- 描述
- 超低噪声、高 PSRR、快速射频 1.5A 低压降线性稳压器 6-SOT-223 -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS78601DCQ
- 商品编号
- C2871274
- 商品封装
- SOT-223-6
- 包装方式
- 管装
- 商品毛重
- 0.533818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.225V~5.5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 470mV@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 385uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS786系列低压差（LDO）低功耗线性稳压器具有高电源抑制比（PSRR）、超低噪声、快速启动以及出色的线路和负载瞬态响应等特性，采用小外形SOT223 - 6和DDPAK - 5封装。该系列中的每个器件在输出端使用一个1μF的小型陶瓷电容时都能保持稳定。该系列采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，在1.5A电流下为390mV）。每个器件在消耗极低静态电流（典型值为265μA）的同时，还能实现快速启动时间（使用0.001μF旁路电容时约为50μs）。此外，当器件置于待机模式时，电源电流可降至小于1μA。TPS78630在使用0.1μF旁路电容、输出电压为3V时，输出电压噪声约为48μVRMS。对于对噪声敏感的模拟组件应用，如便携式射频电子产品，高PSRR、低噪声特性和快速响应时间使其受益。
商品特性
- 具备使能功能的1.5A低压差稳压器，有固定和可调（1.2V至5.5V）输出版本
- 高PSRR（10kHz时为49dB）
- 超低噪声（TPS78630为48μVRMS）
- 快速启动时间（50μs）
- 使用1μF陶瓷电容时保持稳定
- 出色的负载和线路瞬态响应
- 极低的压差（满载时为390mV，TPS78630）
- 3×3 SON PowerPAD、6引脚SOT223和5引脚DDPAK封装
应用领域
- 射频：压控振荡器（VCO）、接收器、模数转换器（ADC）
- 音频
- 蓝牙、无线局域网
- 蜂窝电话和无绳电话
- 手持记事本、个人数字助理（PDA）
交货周期
订货7-9个工作日购买数量
(78个/管，最小起订量 1000 个)个
起订量：1000 个78个/管
