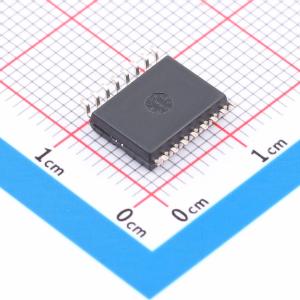

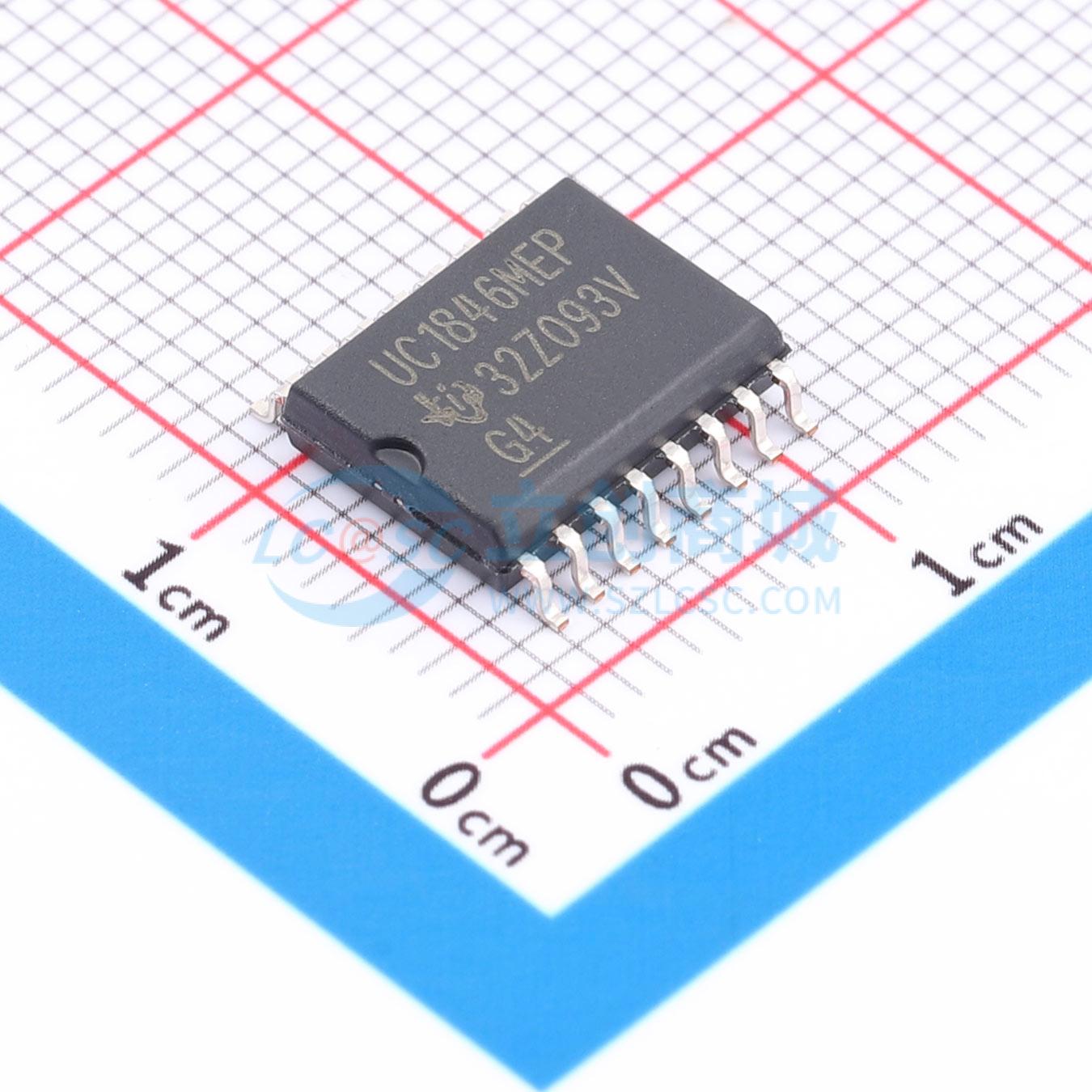

UC1846MDWREP

6.95V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 增强型产品电流模式 Pwm 控制器 16-SOIC -55 to 125
品牌名称: TI(德州仪器)
商品型号: UC1846MDWREP
商品编号: C2871187
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.575克(g)

商品参数

	属性	参数值
	拓扑结构	推挽式
	功能特性	软启动；欠压锁定；可调限流；欠压保护(UVP)；过流保护(OCP)
	工作温度	-55℃~+125℃
	输出电压	5.1V

商品概述

UC1846-EP控制IC可提供实现固定频率、电流模式控制方案所需的全部必要功能，同时保持最少的外部器件数量。该技术的优势可体现在线路调节性能提升、负载响应特性增强，以及控制环路更简单、更易于设计。拓扑优势包括固有的逐脉冲限流能力、推挽转换器自动对称校正，以及并联电源模块同时保持均流的能力。保护电路包括内置欠压锁定和可编程限流，此外还具备软启动功能。还提供关断功能，可启动带自动重启的完全关断，或锁存电源关断。其他特性包括完全锁存操作、双脉冲抑制、空载时间调节能力，以及±1%修整的带隙基准。UC1846-EP在关断状态下输出为低电平。

商品特性

受控基线
同一组装/测试工厂，同一制造工厂
工作温度范围扩展至-55℃ 至 125℃
增强型减少制造来源(DMS)支持
增强型产品变更通知
合格溯源
自动前馈补偿
可编程逐脉冲限流
推挽结构自动对称校正
增强的负载响应特性
模块化电源系统并联操作能力
差分电流检测放大器具备宽共模范围
双脉冲抑制
500mA（峰值）图腾柱输出
±1%带隙基准
欠压锁定
软启动功能
关断端子
500kHz工作频率

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	6.95V~40V
	开关频率	39kHz~47kHz
	输出电流	500mA
	耗散功率(Pd)	1000mW
