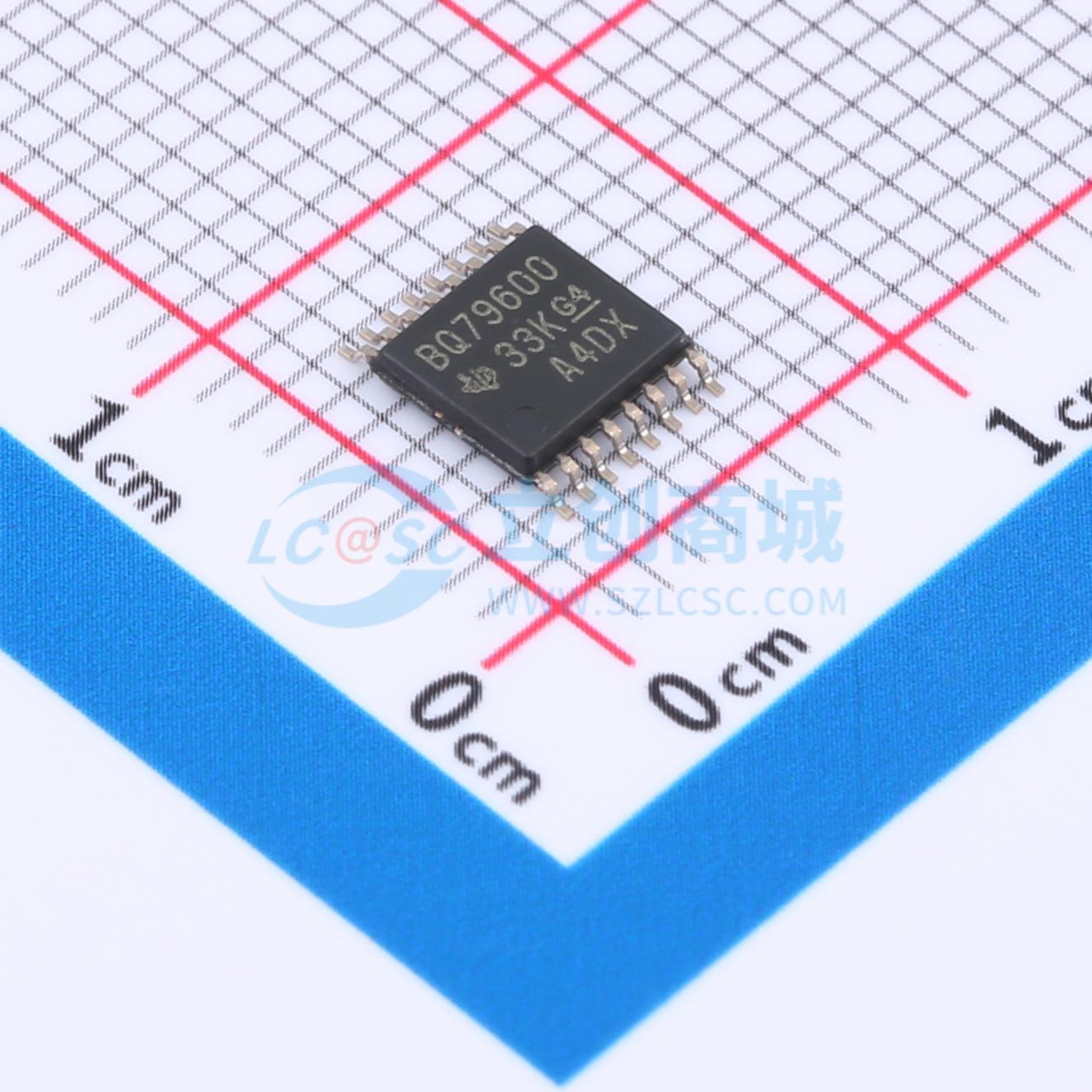

温馨提醒：图片仅供参考，商品以实物为准

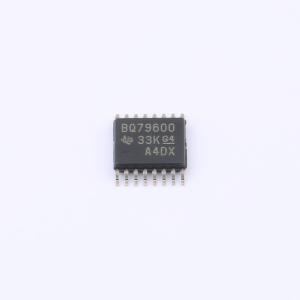

BQ79600PWRQ1
具备自动主机唤醒功能且符合功能安全标准的汽车类SPI/UART通信接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ79600-Q1 具备自动主机唤醒功能且符合功能安全标准的汽车类 SPI/UART 通信接口
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ79600PWRQ1
- 商品编号
- C2869947
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.086667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.75V~40V | |
| 电池类型 | - | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 7uA | |
| 接口类型 | SPI |
商品概述
BQ79600-Q1 是一款通信（网桥）IC，旨在连接微控制器 (MCU) 和 TI 电池监测 IC，例如 BQ7961X-Q1。器件将来自 MCU 的信息转换为信号，而 TI 的电池管理菊花链协议用于识别这种信号，并将其传输出来。来自菊花链的信号被解码为位流，然后发送回 MCU。 使用环形架构时如果检测到了任何未屏蔽的故障，则 BQ79600-Q1 可以将处于关断/睡眠模式的 MCU 和 PMIC 唤醒。 The BQ79600-Q1 is a bridge IC designed to interface between microcontroller (MCU) and TI battery monitoring ICs (BQ7961X-Q1 family). It translates between daisy chain interface and SPI/UART interface. It is fully compatible with BQ7961X-Q1 family. When working with BQ7961X-Q1 family, BQ79600-Q1 supports automatic host wakeup through INH pin when unmask fault is detected in high voltage battery pack.
商品特性
- 符合汽车应用要求，具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
- 专为功能安全应用开发，有助于进行 ISO 26262 系统设计的文档（安全手册、功能安全分析报告），系统可满足 ASIL D 级要求
- 硬件可满足 ASIL-D 要求，在环形架构中检测到故障时，自动唤醒 BMS/BMU 系统
- 支持的电源电压范围为 4.75V 至 40V
- UART/SPI 主机接口
- 兼容 3.3V/5V 逻辑
- 隔离式差分菊花链
- 支持包含一台设备的环形架构
- 支持变压器/电容器隔离
- 经过专门设计，旨在实现 BCI/EMI/EMC 稳健性
- 支持 BQ7961X-Q1 系列、BQ7965X、BQ7963X 和未来产品
应用领域
- 电池管理系统 (BMS)
- 其他 HEV/EV
- 燃料电池
- 能源存储
