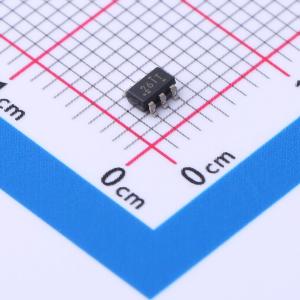

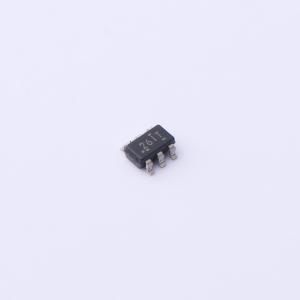

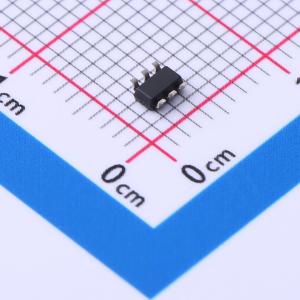

温馨提醒：图片仅供参考，商品以实物为准

TMUX1219DBVR

5V双向、2:1通用开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.3V至5.5V的宽电源电压工作范围，支持从个人电子设备到楼宇自动化的各种应用。可在源极(Sx)和漏极(D)引脚上支持从GND到VpD范围的双向模拟和数字信号。
品牌名称: TI(德州仪器)
商品型号: TMUX1219DBVR
商品编号: C2869838
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TMUX1219是一款通用互补金属氧化物半导体(CMOS)单极双投(SPDT)开关。TMUX1219可根据SEL引脚的状态在两个输入电源之间切换。1.08V至5.5V的宽电源电压工作范围可支持从个人电子设备到楼宇自动化的各种应用。该器件可在源极(Sx)和漏极(D)引脚上支持从GND到VDD范围的双向模拟和数字信号。4nA的低电源电流可用于便携式应用。所有逻辑输入均具有兼容1.8V逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保TTL和CMOS逻辑兼容性。失效防护逻辑电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。

商品特性

轨至轨运行双向信号路径
1.8V逻辑兼容
失效防护逻辑
低导通电阻：3Ω
宽电源电压范围：1.08V至5.5V
-40°C至+125°C的工作温度
低电源电流：4nA
转换时间：14ns
先断后合开关
ESD保护HBM：2000V

应用领域

模拟和数字开关
I2C和SPI总线多路复用
远程无线电单元
条形码扫描仪
电机驱动器
楼宇自动化
模拟输入模块
电力输送
视频监控
电子销售终端
电器
消费类音频

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.08V~5.5V

	属性	参数值
	导通电阻(Ron)	3Ω
	工作温度	-40℃~+125℃
	导通电容(Con)	23pF
	带宽	250MHz
