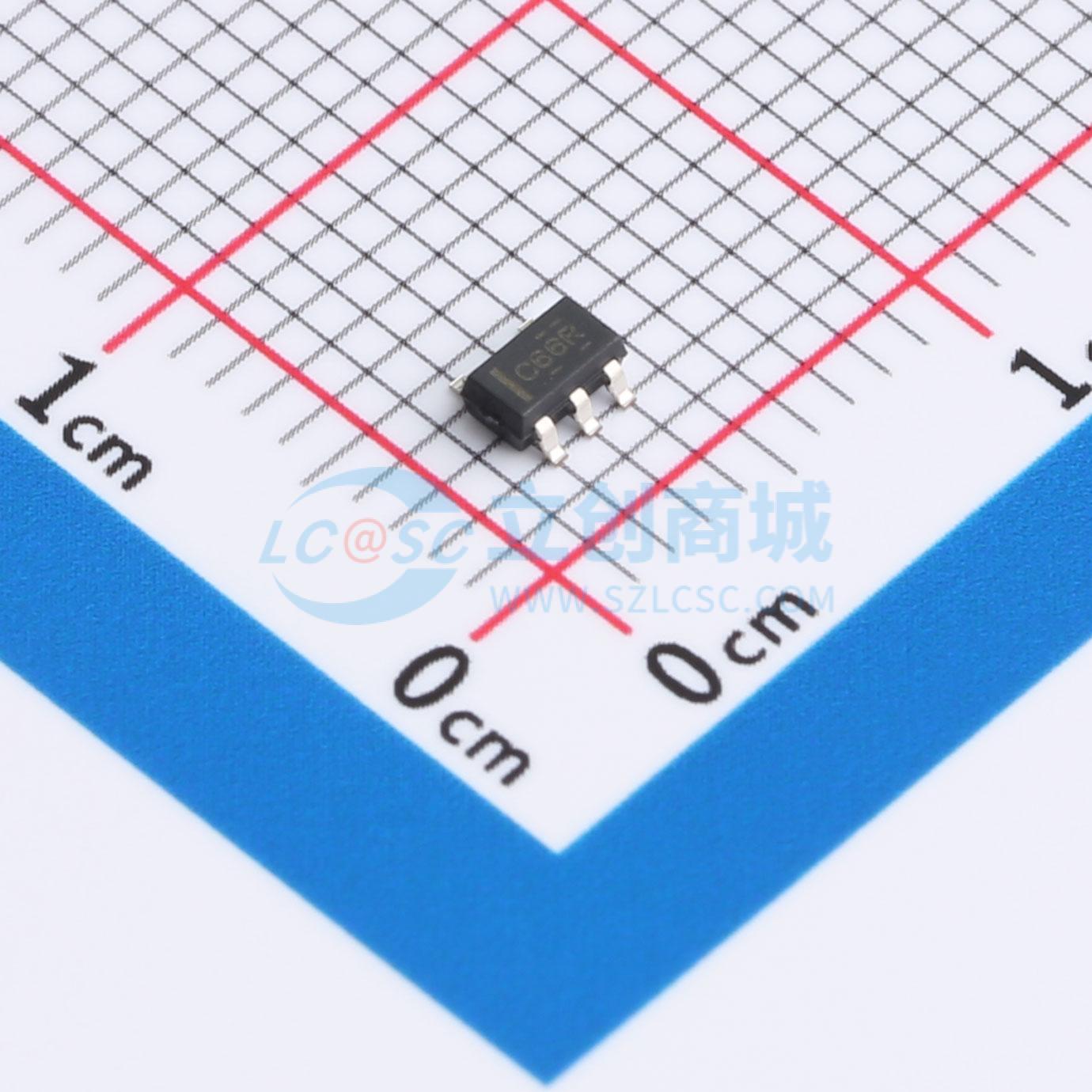

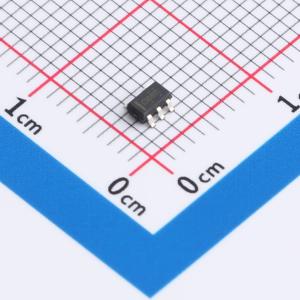

温馨提醒：图片仅供参考，商品以实物为准
1P1G66QDBVRQ1
SN74LVC1G66-Q1 单双边模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于汽车应用的单双边模拟开关，支持1.65V至5.5V Vcc操作。
- 品牌名称
- TI(德州仪器)
- 商品型号
- 1P1G66QDBVRQ1
- 商品编号
- C2870162
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 14ns | |
| 导通电阻(Ron) | 5.5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 12ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 13pF | |
| 带宽 | 195MHz | |
| 传播延迟(tpd) | 2.6ns |
商品概述
这款单路模拟开关专为 1.65 V 至 5.5 V 的 VCC 工作电压而设计。 SN74LVC1G66-Q1 器件支持模拟和数字信号。该器件允许幅值高达 5.5 V（峰值）的信号进行双向传输。
商品特性
- 适用于汽车应用
- 符合 AEC-Q100 标准，测试结果如下：
- 器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃
- 器件 HBM 分类等级为 H2
- 器件 CDM 分类等级为 C5
- 器件 MM 分类等级为 M3
- 1.65 V 至 5.5 V 的 VCC 工作电压
- 输入可承受高达 5.5 V 的电压
- 在 3.3 V 电压下，最大传输延迟为 0.8 ns
- 高开关输出电压比
- 高线性度
- 高速，典型值为 0.5 ns（ΔECC = 3 V，CL = 50 pF）
- 低导通电阻，典型值为 5.5 Ω（VCC = 4.5 V）
- 闩锁性能符合 JESD 78 标准 II 类，超过 100 mA
应用领域
- 信息娱乐系统
- 无线设备
- 音频和视频信号路由
- 便携式计算机
- 可穿戴设备
- 信号选通、斩波、调制或解调（调制解调器）
- 模拟 - 数字和数字 - 模拟转换系统的信号复用
