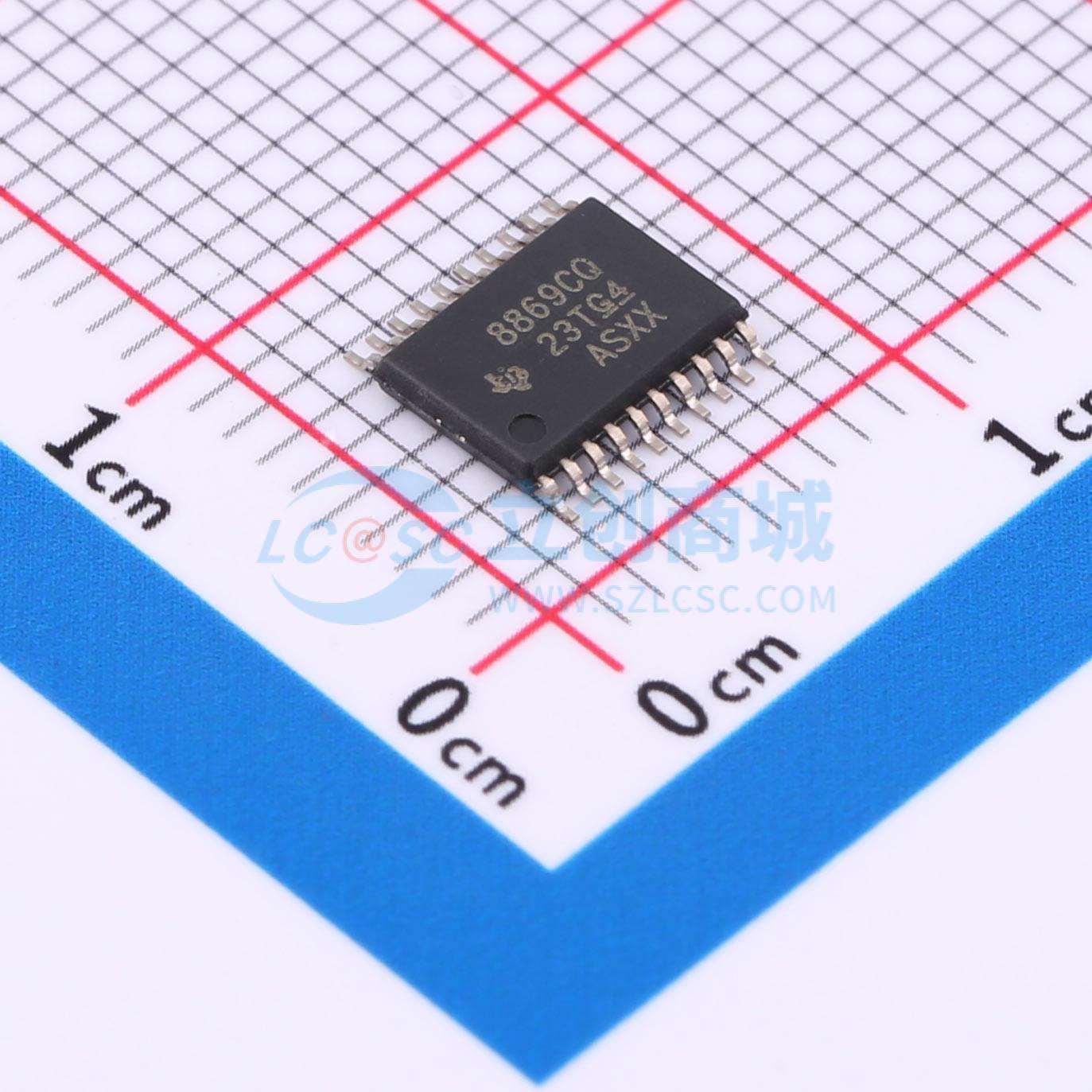

温馨提醒：图片仅供参考，商品以实物为准

LP8869CQPWPRQ1

低EMI汽车LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8869C-Q1 高集成度 3 通道 120mA 汽车类 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: LP8869CQPWPRQ1
商品编号: C2869853
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.106667克(g)

商品参数

商品概述

LP8867C-Q1、LP8869C-Q1 是高度集成、低EMI、易于使用并具有直流/直流转换器的汽车LED驱动器。直流/直流转换器支持升压和SEPIC工作模式。此器件具有四个或三个高精度灌电流，可以将这些电流组合在一起以获得更高的电流能力。直流/直流转换器可基于LED正向电压提供自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而更大限度降低功耗。为了降低EMI，DC-DC转换器支持针对开关频率进行扩频以及使用专用引脚实现外部同步。凭借宽范围可调频率，LP886xC-Q1可避免敏感频段的干扰。 LP886xC-Q1的输入电压范围为4.5V至40V，支持汽车启动/停止以及负载突降的情况。LP886xC-Q1集成了丰富的故障检测特性。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级1：-40°C至 +125°C，TA
适用于汽车LCD显示屏的3通道、4通道120mA LED驱动器
在100Hz时具有10000:1的高调光比
电流匹配度为1%（典型值）
LED灯串电流高达120mA/通道
可以在外部组合输出，以便为每个灯串提供更高的电流
用于LED灯串电源的集成式升压和SEPIC转换器
输入电压工作范围：4.5V至40V
输出电压高达45V
集成的3.3A开关FET
开关频率为300kHz至2.2MHz
开关同步输入
扩频，以实现更低的EMI
保护和故障检测
故障输出
输入电压OVP、UVLO
升压OVP
SW OVP
LED开路和短路故障检测
热关断

应用领域

汽车信息娱乐系统
汽车仪表组
智能后视镜
抬头显示屏(HUD)

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~40V
	开关频率	300kHz~2.2MHz
	通道数	3
	输出电压	6V~45V
	输出电流	120mA

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压；SEPIC
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
