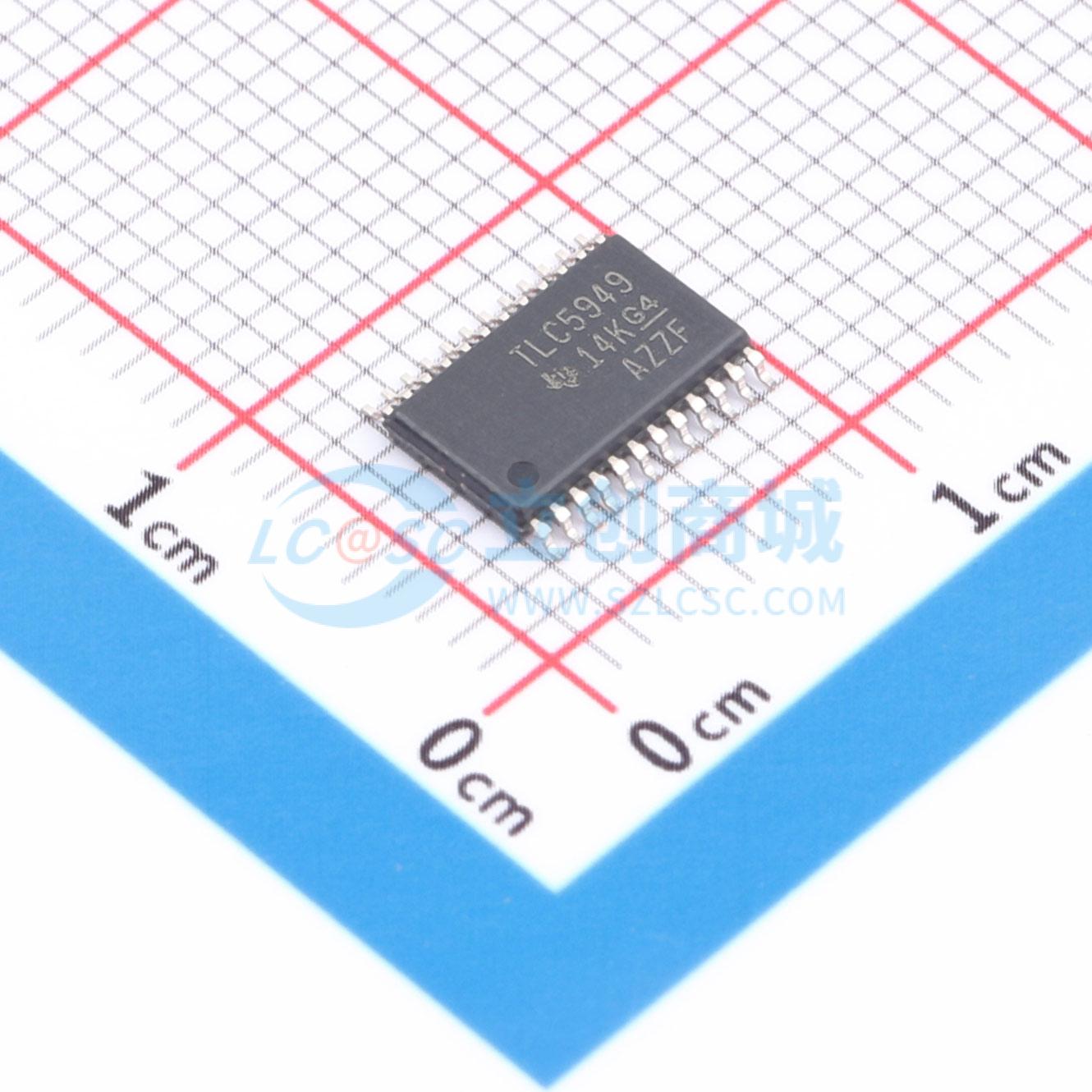

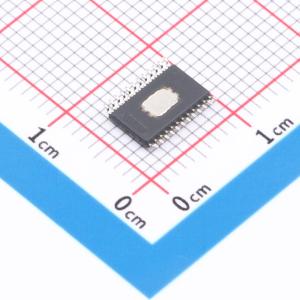

TLC5949PWPR

TLC5949 是一款16 通道，恒定电流吸收LED 驱动器。每个通道有一个步长为4096 的独立可调节、脉宽调制(PWM) 灰度(GS) 亮度控制。所有通道具有一个128 步长的全局亮度控制(BC)。BC 调节与其它LED 驱动器的亮度偏差。可通过一个串行接口端口来访问GS 和BC 数据。 TLC5949 有6 个错误标志：LED 开路检测(LOD)，LED 短路检测(LSD)，输出泄露检测(OLD)，基准电流端子短路标志检测(ISF)，预热警告(PTW)和热错误标志(TEF)。可使用一个串行接口端口来读取错误检测结果。

• 16 个恒定电流吸收输出通道
• 支持最大BC 数据的灌电流能力：2mA 至45mA
• 全局亮度控制(BC)：范围为25% 至100% 的7 位（128 步长）
• 具有增强型频谱或者传统脉宽调制(PWM) 的灰度控制(GS)：12 位（4096 步长）
• LED 电源电压：高达10V
• VCC：3.0V 至3.6V
• 恒定电流精度：通道到通道精度：±0.6%（典型值），±2%（最大值）；器件到器件精度：±1%（典型值），±4%（最大值）
• 数据传输速率：33MHz
• 灰度控制时钟：33MHz
• 自动显示重复和自动数据刷新
• 显示计时复位
• 用来大大减少VCC 电流的省电模式
• 支持无形检测模式(IDM) 的开路检测(LOD) 和短路检测(LSD)
• 输出泄露侦测(OLD)
• 电流基准端子短路标记(ISF)
• 热关断(TSD) 和错误标志(TEF)
• 预热报警(PTW)
• 用来防止涌入电流的4 通道成组延迟开关
• 工作温度范围：-40°C 至85°C

• LED 视频显示屏
• LED 信号板
