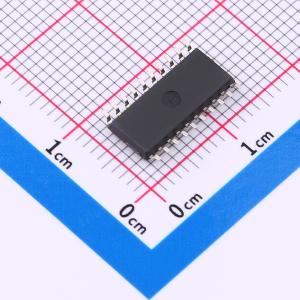

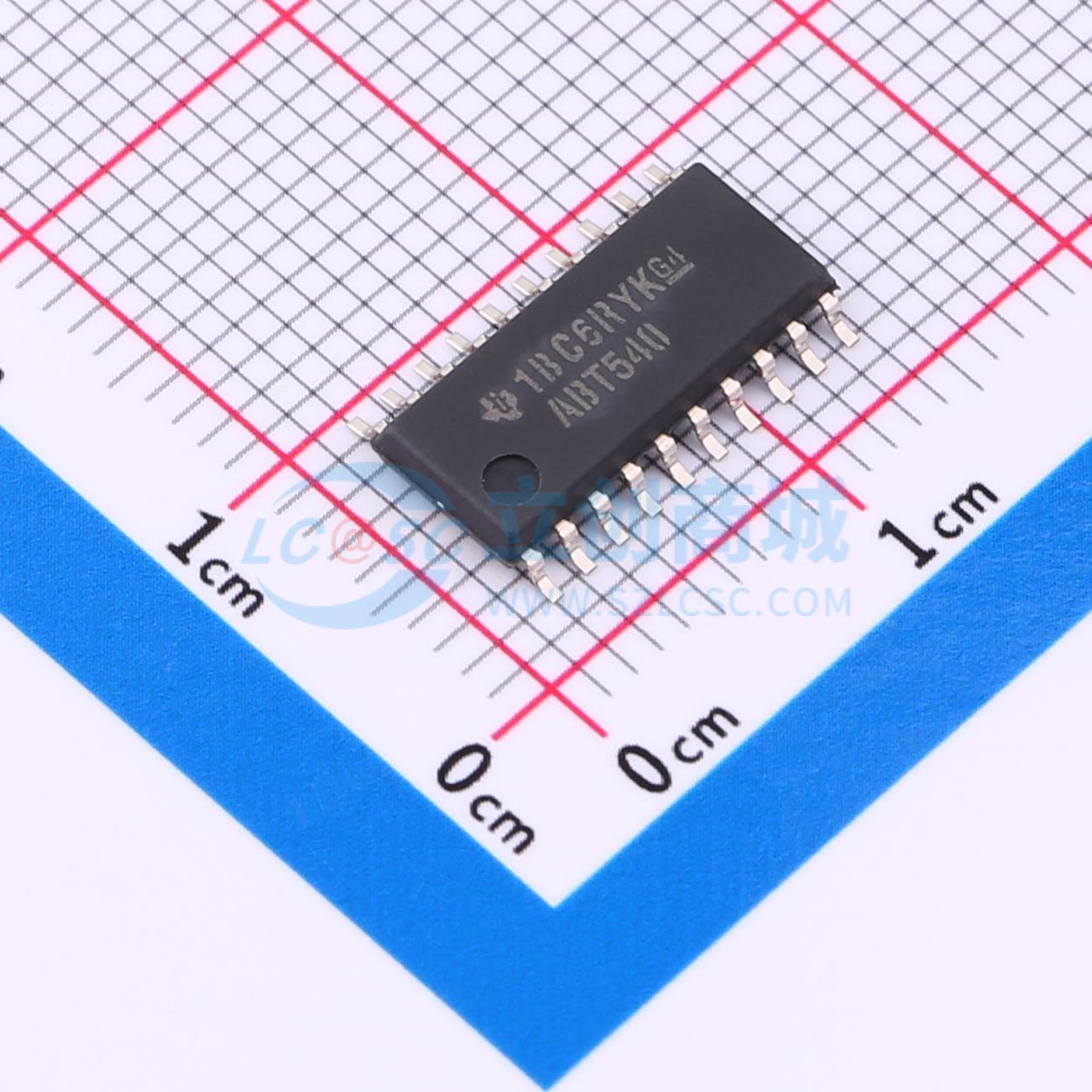

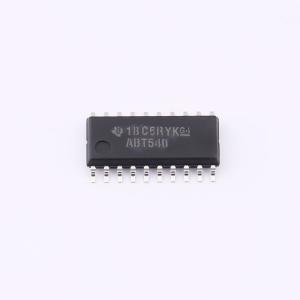

温馨提醒：图片仅供参考，商品以实物为准
SN74ABT540NSR
八通道三态输出缓冲器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74ABT540 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ABT540NSR
- 商品编号
- C2869810
- 商品封装
- SOIC-20-208mil
- 包装方式
- 编带
- 商品毛重
- 2.717克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 250uA | |
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 4.8ns@5V,50pF | |
| 系列 | 74ABT | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 驱动总线线路或缓冲存储器地址寄存器
