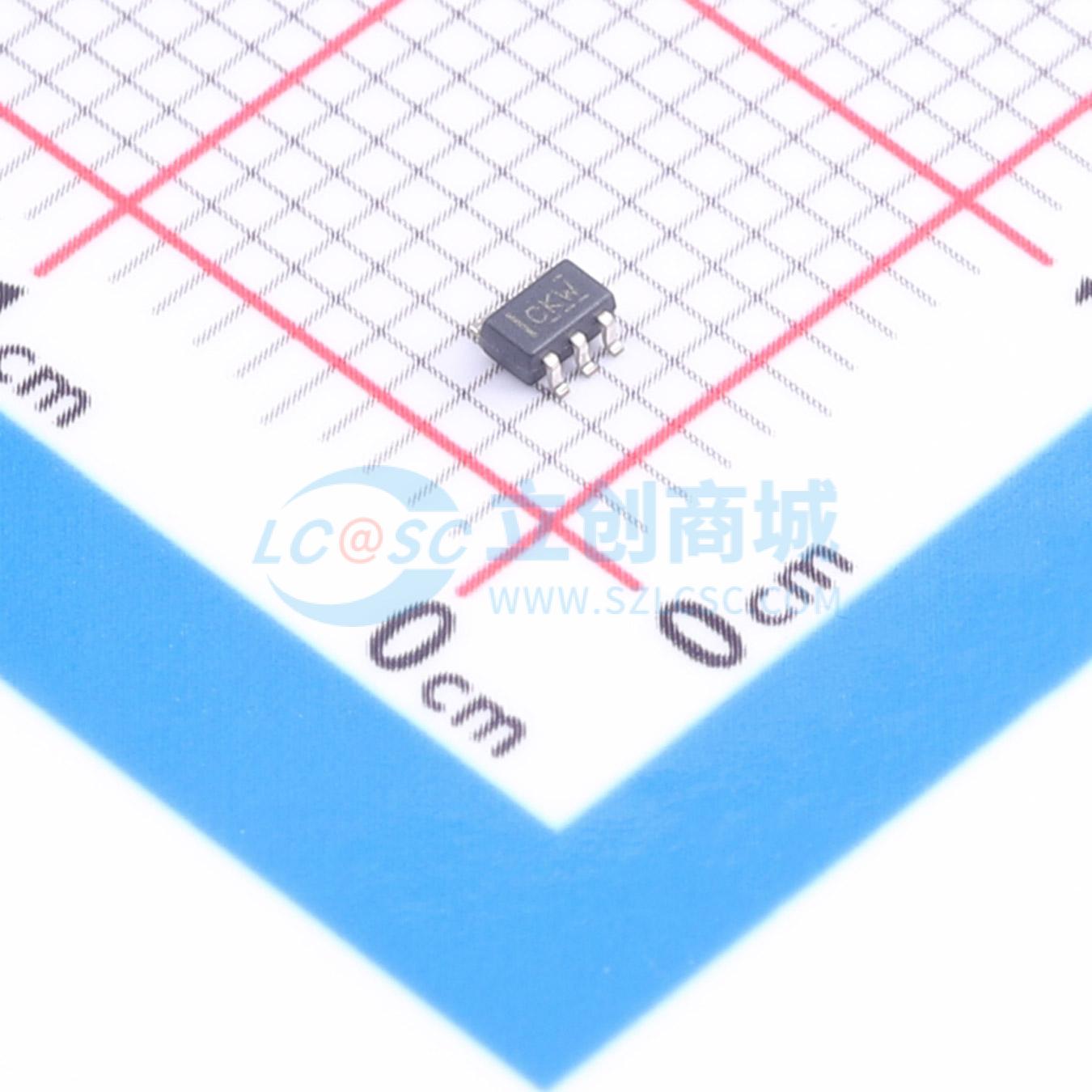

温馨提醒：图片仅供参考，商品以实物为准
TPS79718MDCKREP
1.8V 10mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有电源状态良好指示的增强型产品超低功耗 10Ma Ldo 线性稳压器 5-SC70 -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS79718MDCKREP
- 商品编号
- C2868991
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 10mA | |
| 电源纹波抑制比(PSRR) | 50dB@(100Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.2uA | |
| 噪声 | 600uVrms | |
| 功能特性 | 工作状态指示；过流保护；热关断 | |
| 工作温度 | -55℃~+125℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPS797xx系列是低压差LDO稳压器，兼具低压差电压和超低功耗工作的优势，搭配任意大于0.47μF的电容即可稳定工作，采用微型封装，可搭配小容量输出电容，因此占用电路板空间小。该系列内置开漏高电平有效电源良好PG输出，专为基于微控制器的电池供电场景设计，低压差和超低功耗工作可显著提升系统电池续航时间。该器件采用PMOS传输元件替代常规PNP传输晶体管，PMOS传输元件等效为低阻值电阻，压差电压随负载电流成比例变化，静态电流超低，典型值为1.2μA，且在0mA至10mA的整个输出负载电流范围内保持稳定，搭配上拉电阻完成正确配置后，电源良好输出可用于实现上电复位或低电量指示，提供1.8V、3V、3.3V三种固定输出选项，器件在施加电压超过最小输入电压时启用，最小输入工作电压取1.8V或典型输出电压加1V中的较大值，最大输入电压为5.5V，无最小输出电流要求，最大输出电流为10mA，组件符合相关行业标准要求，可保证扩展温度范围内的工作可靠性。
商品特性
- 为10mA输出的低压差稳压器
- 10mA输出下静态电流典型值为1.2μA，功耗极低
- 扩展温度工作范围为-55℃~125℃
- 采用5引脚SC70/SOT-323(DCK)封装
- 集成电源良好输出
- 适配任意大于0.47μF的电容即可保持工作稳定
- TPS79733型号在10mA输出下压差典型值为105mV
- 内置过流限制功能
- 提供增强型产品变更通知支持
- 符合JEDEC及行业标准的资质认证，可保障扩展温度范围内工作的可靠性
应用领域
- 电池供电微控制器
- 电池供电微处理器
