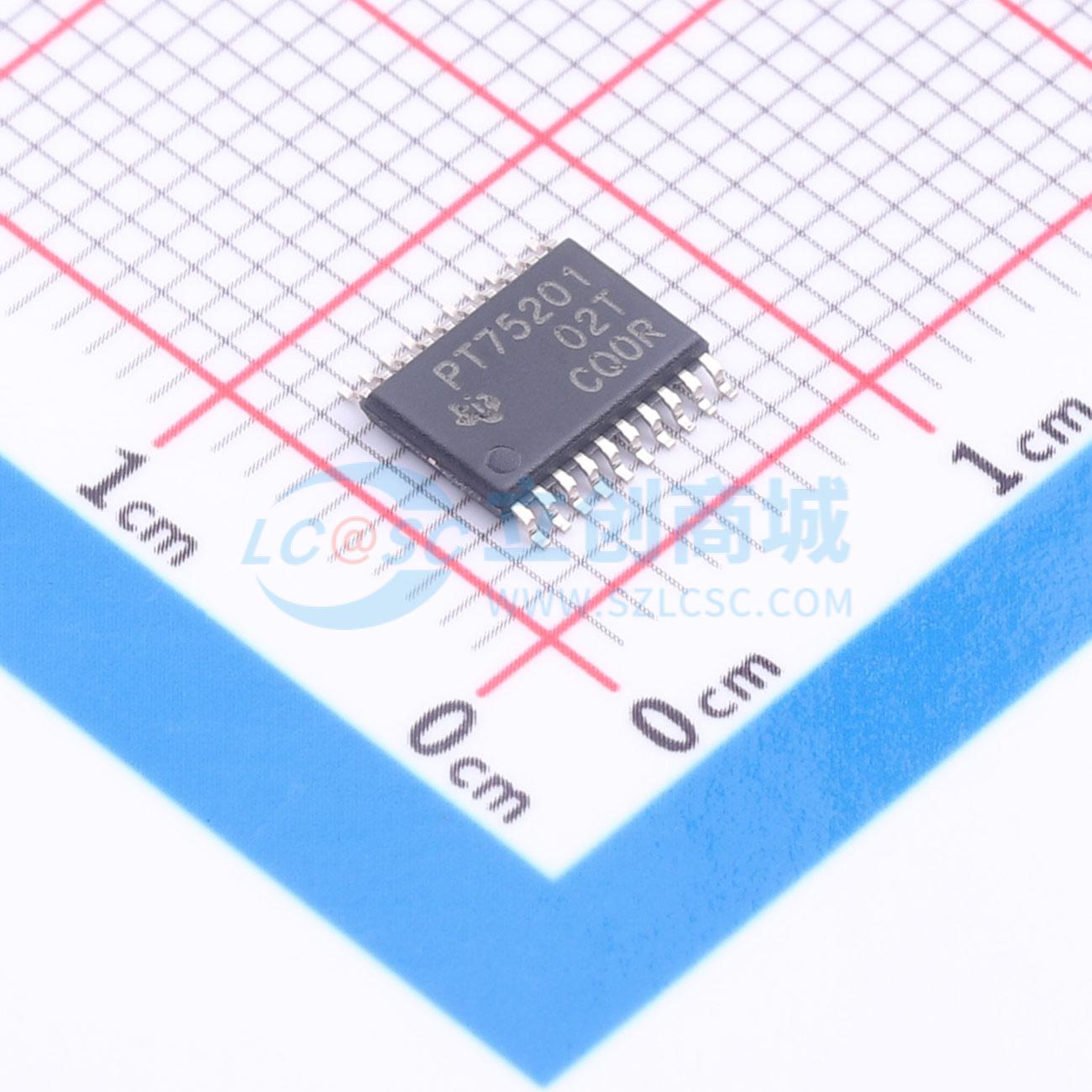

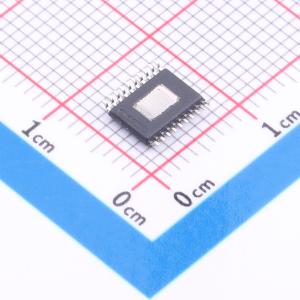

温馨提醒：图片仅供参考，商品以实物为准

TPS75201QPWP

1.5V~5V 2A 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有电源正常指示功能的 2A 低压降稳压器 20-HTSSOP -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS75201QPWP
商品编号: C2869073
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 0.525克(g)

商品参数

商品概述

TPS752xxQ和TPS754xxQ是分别集成上电复位功能和电源良好功能的低压差稳压器，器件可提供2A输出电流，TPS75233Q、TPS75433Q的典型压差为210mV，满载时静态电流为75μA，器件禁用时静态电流可降至1μA，针对大负载电流变化设计具备快速瞬态响应。该器件采用PMOS导通元件，压差很低，且与输出电流成正比；静态电流很低，且不随输出负载变化，可延长电池供电系统的工作寿命。EN引脚接低电平输入电压时器件使能，该系列还具备睡眠模式，给EN引脚施加TTL高电平信号可关闭稳压器，25℃条件下可将静态电流降至1μA以下。TPS752xxQ的复位输出可在欠压条件下触发微型计算机和微处理器系统复位，器件内部集成比较器，监控稳压器输出电压以检测稳压输出的欠压状态，当输出达到其稳压值的95%后，复位信号经过100ms延迟后进入高阻态，当稳压输出被拉低至稳压值的95%以下时，复位信号变为逻辑低电平。TPS754xxQ的电源良好引脚为高有效开漏输出，可用于上电复位或低电量指示。产品提供1.5V、1.8V、2.5V、3.3V固定电压版本以及1.5V~5V范围可编程的可调版本，固定输出版本在全线路、负载、温度范围内输出电压最大容差为2%，采用20引脚TSSOP（PWP）封装，静电放电会损坏器件，操作时需采取适当防护措施。

商品特性

额定输出电流2A的低压差稳压器
提供1.5V、1.8V、2.5V、3.3V固定输出版本以及可调输出版本
TPS752xxQ自带100ms延迟的开漏上电复位功能
TPS754xxQ自带开漏电源良好状态输出
TPS75233Q在2A输出电流下典型压差为210mV
典型静态电流低至75μA
具备快速瞬态响应
固定输出版本在指定条件下输出容差为2%
采用20引脚TSSOP PowerPAD（PWP）封装
具备热关断保护功能
支持睡眠模式，关断后静态电流可降至1μA以下（25℃）
可调输出版本可在1.5V~5V范围内编程

应用领域

电信领域
服务器
DSP、FPGA供电

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1.5V~5V
	输出电流	2A
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	75uA
	噪声	60uVrms
	功能特性	使能控制；热关断；复位功能；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1
