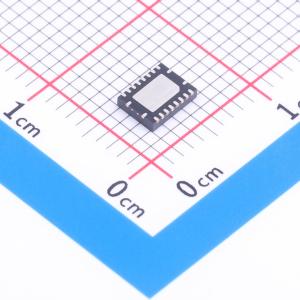

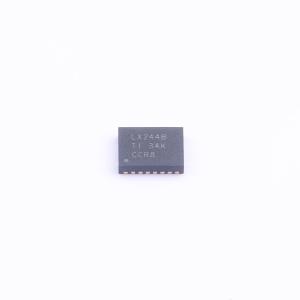

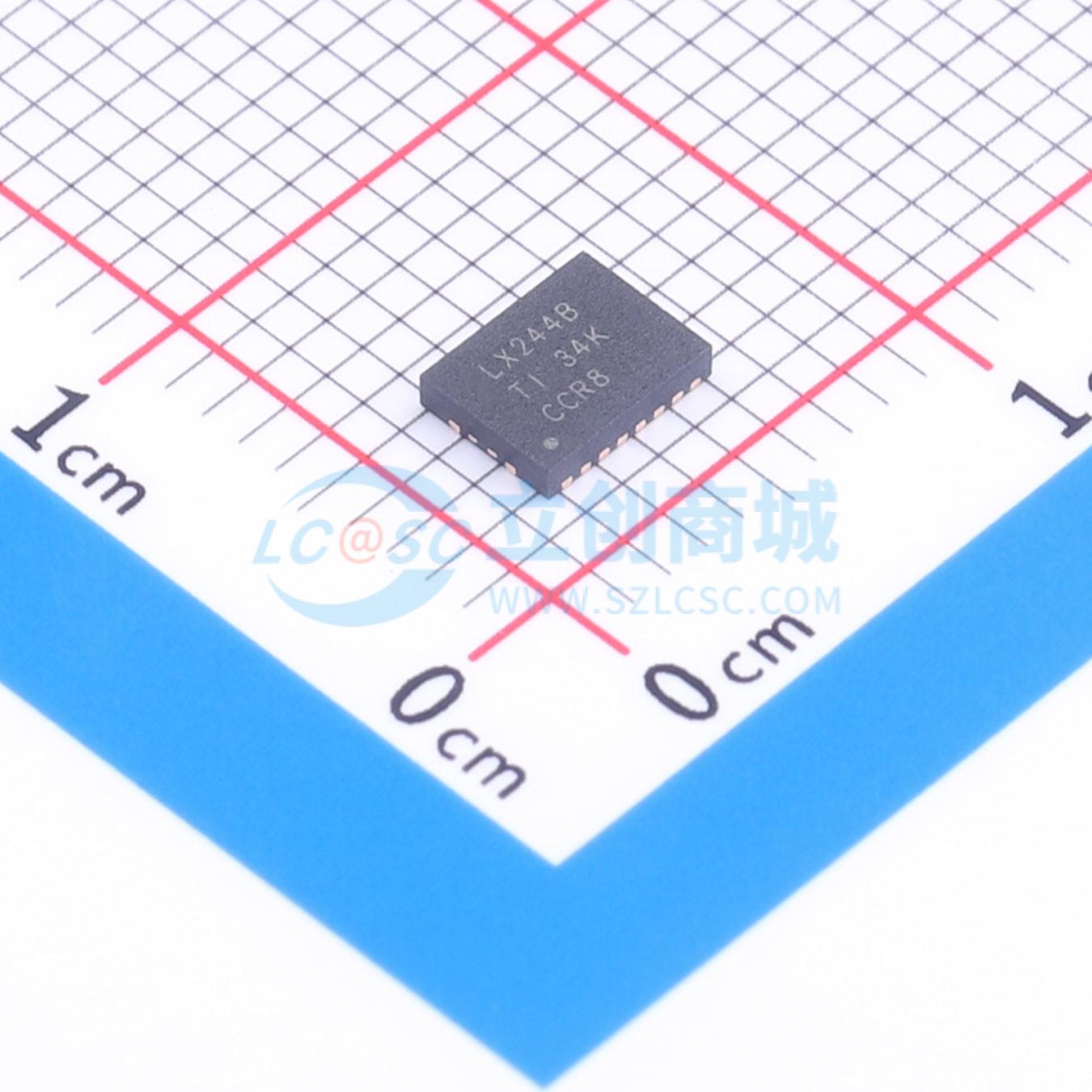

SN74LVT244BRGYR

3.3V ABT，三态输出，八位缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVT244B 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVT244BRGYR
商品编号: C2868990
商品封装: VQFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.192036克(g)

商品参数

商品概述

这是一款八位缓冲器与线路驱动器，专门设计用于3.3V电源电压工作，同时可向5V系统环境提供TTL接口。该器件分为两个独立的4位线路驱动器，带有独立的输出使能输入；当输出使能为低电平时，器件将数据从输入端A传输至输出端Y，当输出使能为高电平时，输出处于高阻抗状态。为确保器件在上下电过程中保持高阻抗状态，输出使能需要通过上拉电阻连接至电源电压，电阻最小值由驱动器的灌电流能力决定。

商品特性

支持混合模式信号操作，可在3.3V电源电压下实现5V输入输出电压
支持非稳压电池供电操作，最低工作电压可低至2.7V
典型输出接地反弹在VCC=3.3V、环境温度TA=25℃时小于0.8V
具备Ioff和上电三态功能，支持热插入
闩锁性能超过100mA每通道，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，具体参数为：人体模型2000V，机器模型200V，带电器件模型1000V
热插入应用下可全规格工作，器件断电时关断电流电路会禁用输出，防止破坏性回流电流流过器件；上下电过程中上电三态电路会将输出置于高阻抗状态，避免驱动冲突
最大额定参数：电源电压范围-0.5V~4.6V，输入电压范围-0.5V~7V，高阻或断电状态下输出电压范围-0.5V~7V，高电平状态下输出电压范围-0.5V~VCC+0.5V，低电平状态输出输入电流最大128mA，高电平状态输出输入电流最大64mA，输出钳位电流(VO<0时)为-50mA，存储温度范围-65℃~150℃
不同封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，GQN/ZQN封装78℃/W，NS封装60℃/W，PW封装83℃/W，RGY封装37℃/W
所有未使用的输入必须连接至VCC或地，以保证器件正常工作

应用领域

信号缓冲
线路驱动
3.3V器件与5V系统的TTL接口转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVT
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能
