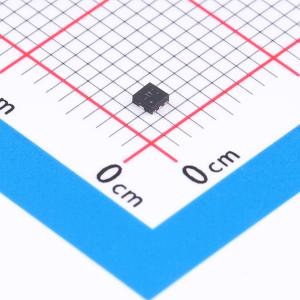

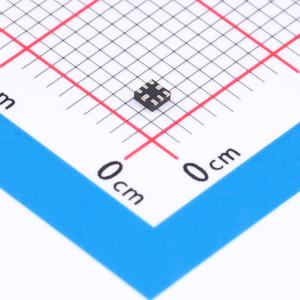

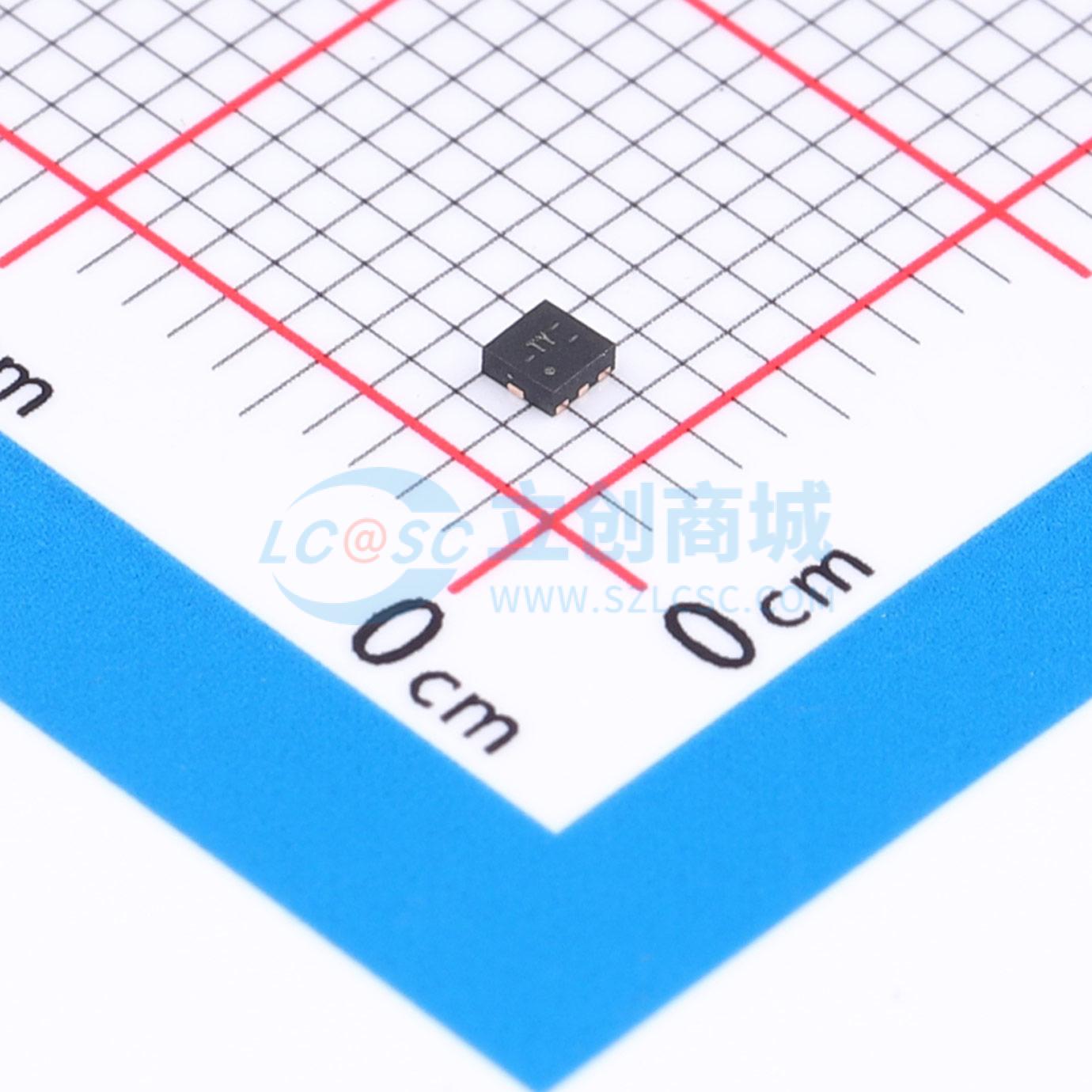

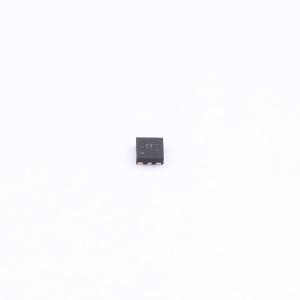

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP3G17RSER
低功耗三通道施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP3G17 具有施密特触发输入的 3 通道、0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP3G17RSER
- 商品编号
- C2869394
- 商品封装
- UQFN-8(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 3 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 3ns@3.3V,5pF | |
| 功能特性 | 掉电隔离 |
商品概述
这是一款低功耗三路施密特触发缓冲器，包含三个独立缓冲器，执行Y=A布尔功能；由于施密特作用，对于正向信号和负向信号可具备不同的输入阈值电平；器件支持部分掉电应用，关断电路可禁用输出，避免器件断电时产生有害回流电流，可保持良好的信号完整性。
商品特性
- 可提供多种小尺寸封装
- 静态功耗低，最大值为0.9μA
- 动态功耗低，3.3V条件下典型值Cpd为4.3pF
- 输入电容低，典型值为1.5pF
- 噪声低，过冲和下冲小于VCC的10
- Ioff支持部分掉电模式运行
- 电源电压工作范围宽，为0.8V~3.6V
- 针对3.3V工作进行优化
- 支持3.6V I/O容差，可适配混合模式信号运行
- 3.3V条件下最大传输延迟tpd为5.1ns
- 锁存性能超过100mA，符合JESD 78 II类规范
- ESD性能符合JESD 22测试规范，满足2000V人体模型II类、1000V充电器件模型要求
应用领域
- 适用于点到点应用
- 适用于电池供电的便携设备应用
