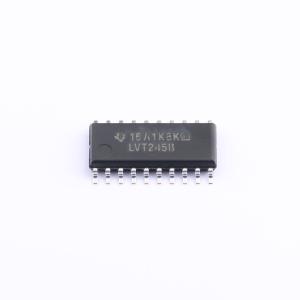

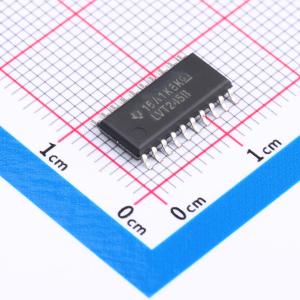

SN74LVT245BNSR

该器件是八路总线收发器，专门针对3.3V VCC工作设计，具备向5V系统环境提供TTL接口的能力，设计用于数据总线之间的异步通信。

• 支持混合模式信号操作，在3.3V VCC条件下可支持5V输入输出电压
• 支持未调节电池供电，最低工作电压可低至2.7V
• 在VCC=3.3V、TA=25℃条件下，典型输出接地反弹小于0.8V
• 具备Ioff和上电三态功能，支持热插入
• 闩锁性能超过100mA，符合JESD 78 II类标准
• ESD保护性能超过JESD 22标准，满足：2000-V人体模型(A114-A)、200-V机器模型(A115-A)、1000-V充电器件模型(C101)
• 可根据方向控制DIR输入端的逻辑电平，选择将数据从A总线传输至B总线或从B总线传输至A总线
• 可通过输出使能OE输入端禁用器件，使总线实现有效隔离
• 上下电过程中为确保高阻态，OE应通过上拉电阻接VCC，电阻最小值由驱动器的灌流能力决定
• Ioff电路可在器件断电时禁用输出，防止损坏性回流电流流过器件
• 上电三态电路可在上电和断电过程中将输出置于高阻态，避免驱动冲突
• 最大额定值：电源电压范围为-0.5V~4.6V，输入电压范围为-0.5V~7V，高阻或断电状态下输出电压范围为-0.5V~7V，高态下输出电压范围为-0.5V~VCC+0.5V，低态输出输入电流128mA，高态输出输入电流64mA，输出钳位电流-50mA
• 不同封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，GQN/ZQN封装78℃/W，NS封装60℃/W，PW封装83℃/W，RGY封装37℃/W
• 存储温度范围-65℃~150℃
• 所有未使用输入端必须接VCC或GND，以保证器件正常工作

• 数据总线之间的异步通信
• 热插入应用场景
