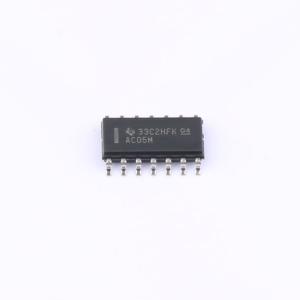

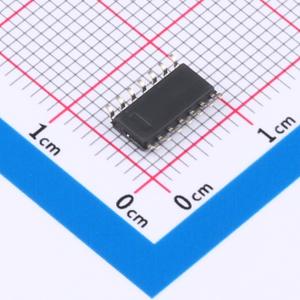

温馨提醒：图片仅供参考，商品以实物为准
CD74AC05M96
带开漏输出的六反相器
- 描述
- CD74AC05 具有开漏输出的 8 通道、1.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC05M96
- 商品编号
- C2869503
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.339克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.65V | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 8.2ns@5V,50pF | |
| 系列 | 74AC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
AC05器件包含六个独立反相器，实现布尔函数Y = 非A。该器件为开漏输出，需要搭配上拉电阻才能正常工作，可连接至其他开漏输出，实现低电平有效线或或高电平有效线与功能。
商品特性
- 工作电压范围为1.5V~5.5V，在电源电压的30处具备平衡抗噪声干扰能力
- 兼具双极F、AS、S级速度，功耗显著降低
- 传输延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F类器件
- 采用耐SCR闩锁的CMOS工艺与电路设计
- 可提供超过2kV的ESD防护
- 85℃下可验证最小50Ω传输线驱动能力，125℃下可验证最小75Ω传输线驱动能力
- 所有未使用输入必须接VCC或GND，才能保证器件正常工作
