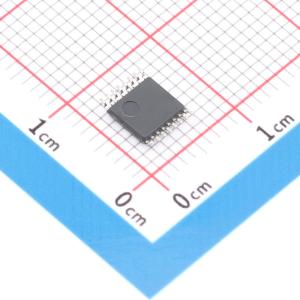

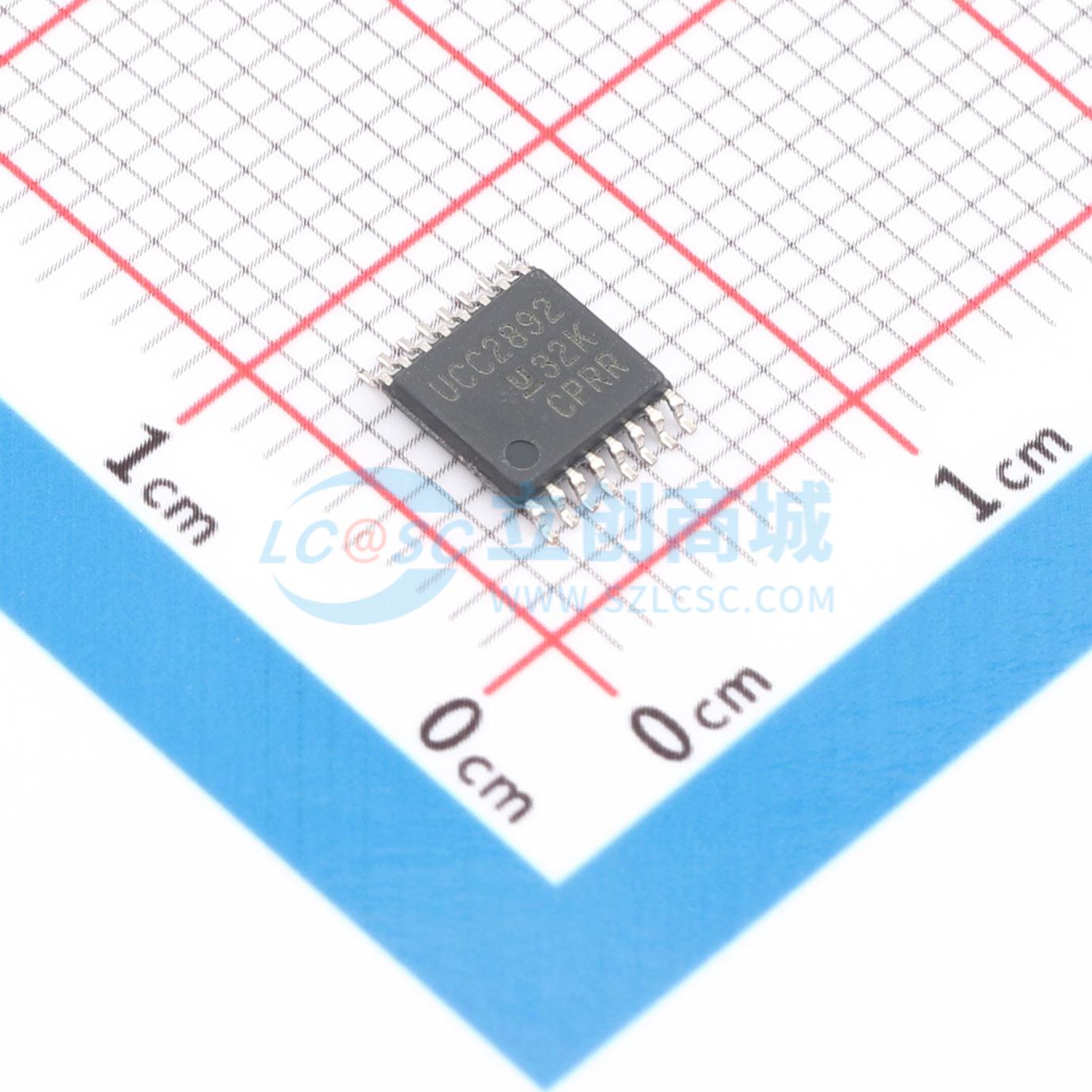

UCC2892PW

描述: UCC289x 电流模式有源钳位 PWM 控制器 16-TSSOP -40 to 105
品牌名称: TI(德州仪器)
商品型号: UCC2892PW
商品编号: C2869523
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.183克(g)

商品参数

商品概述

UCC2891/2/3/4系列PWM控制器旨在简化各种有源钳位/复位开关电源拓扑的实现。 UCC289x是一款峰值电流模式、固定频率、高性能的脉冲宽度调制器。它具备辅助开关的逻辑和驱动能力，可通过简单的方法对关键延迟进行编程，以实现正确的有源钳位操作。 UCC2891/3包含一个110-V启动稳压器，用于初始启动并在待机期间提供维持电源。其他特性包括内部可编程斜率补偿电路、精确的最大占空比（DMAX）限制以及单电阻可编程可同步振荡器。精确的线路监测功能还可根据大容量输入电压对转换器的导通和关断转换进行编程。与UCC2897一样，UCC289x系列使电源设计师能够省去许多外部元件，从而减小设计的尺寸和复杂度。

商品特性

低输出抖动
主开关（MAIN）和辅助开关（AUX）软停止关断
适用于有源钳位/复位正激、反激式转换器
提供互补辅助驱动器，辅助开关和主开关之间具有可编程死区时间（导通延迟）
具备逐周期电流限制的峰值电流模式控制
UCC2891/3上的110-V输入启动稳压器
TrueDrive 2-A灌电流、2-A拉电流输出
精确的线路欠压（UV）和过压（OV）阈值
可编程斜率补偿
1.0-MHz可同步振荡器
精确可编程最大占空比
可编程软启动

应用领域

150-W至700-W开关模式电源（SMPS）
高效、低电磁干扰（EMI）/射频干扰（RFI）离线或直流/直流转换器
服务器、48-V电信、数据通信
高功率适配器、液晶电视（LCD-TV）和等离子电视（PDP-TV）

交货周期

订货7-9个工作日

购买数量

(90个/管，最小起订量 1000 个)

个

起订量：1000 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8.5V~16V
	开关频率	250kHz

	属性	参数值
	最大占空比	70%
	拓扑结构	反激式；正激式
	工作温度	-40℃~+85℃@(TA)
