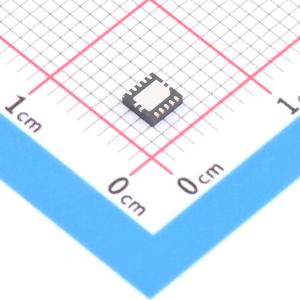

温馨提醒：图片仅供参考，商品以实物为准

TPS62021DRCR

降压型 2.5V~6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS62021 采用 QFN-10 封装的可调节、600mA、95% 高效步降转换器，18uA、工作态低电平模式
品牌名称: TI(德州仪器)
商品型号: TPS62021DRCR
商品编号: C2869545
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 1.91克(g)

商品参数

商品概述

TPS6202x是一款高效率同步降压DC-DC转换器，针对电池供电的便携式应用进行了优化。该器件非常适合由单节锂离子电池或3节NiMH/NiCd电池供电的便携式应用。输出电压范围从6.0 V低至0.7 V，该器件可支持PDA、掌上电脑以及笔记本电脑和超笔记本电脑中的低电压DSP与处理器。TPS6202x采用1.25 MHz固定开关频率工作，在轻负载电流时进入省电模式，以在整个负载电流范围内维持高效率。针对低噪声应用，可通过将MODE引脚拉高，将器件强制进入固定频率PWM模式。TPS6202x与TPS62021的区别在于MODE引脚的逻辑电平，TPS62021具备低电平有效MODE引脚。TPS6202x最高支持600-mA负载电流。

商品特性

转换效率最高可达95%
典型静态电流:18 μ
负载电流:600 mA
工作输入电压范围:2.5 V 至 6.0 V
开关频率:1.25 MHz
支持可调输出电压与固定输出电压
轻负载电流下支持省电模式工作
TPS62021 采用低电平有效 MODE 引脚
100% 占空比，实现最低压差
内置软启动
动态输出电压定位
热关断
短路保护
提供10引脚MSOP PowerPad™封装
提供10引脚 3×3 mm QFN封装

应用领域

PDA
掌上电脑
智能手机
USB供电调制解调器
CPU
DSP
PC卡
笔记本电脑
xDSL应用
标准5-V至3.3-V转换

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电流	-
	开关频率	1.25MHz
	工作温度	-40℃~+85℃
	同步整流	-

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
	功能特性	轻载高效模式；动态电压调节；过流保护
